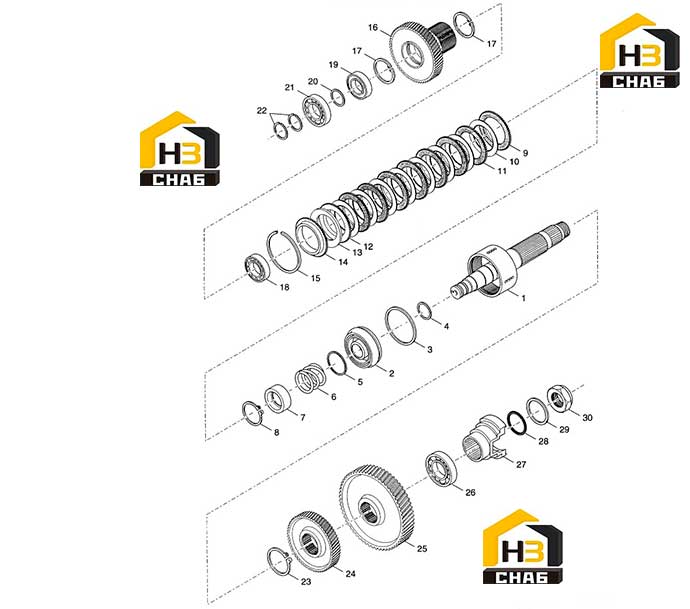

Группа второго вала

← Вал входной Вал выходной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:2nd Shaft,Hub, Drum And Plug Assembly

Каталожный номер:4204307

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clutch Piston & Seals Ass'y.

Каталожный номер:4203742

Комплект:1

Примечание:Incl. Items 3 And 4

№ на схеме:3

Наименование:Clutch Piston Outer Seal

Каталожный номер:237032

Комплект:1

Примечание:Incl. In Item 2

№ на схеме:4

Наименование:Clutch Piston Inner Seal

Каталожный номер:234113

Комплект:1

Примечание:Incl. In Item 2

№ на схеме:5

Наименование:Clutch Piston Wear Plate

Каталожный номер:4203876

Комплект:1

Примечание:

№ на схеме:6

Наименование:Piston Return Spring

Каталожный номер:4203878

Комплект:1

Примечание:

№ на схеме:7

Наименование:Spring Retainer

Каталожный номер:4203877

Комплект:1

Примечание:

№ на схеме:8

Наименование:Retainer Snap Ring

Каталожный номер:234350

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clutch Outer half Disc

Каталожный номер:4204265

Комплект:1

Примечание:

№ на схеме:10

Наименование:Clutch Inner Disc

Каталожный номер:4204267

Комплект:8

Примечание:

№ на схеме:11

Наименование:Clutch Outer Disc

Каталожный номер:4204266

Комплект:7

Примечание:

№ на схеме:12

Наименование:Clutch Outer Half Disc

Каталожный номер:4204265

Комплект:1

Примечание:

№ на схеме:13

Наименование:Modulation Spring

Каталожный номер:4203880

Комплект:1

Примечание:

№ на схеме:14

Наименование:Clutch Disc Backing Plate

Каталожный номер:4204253

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clutch Disc Backing Plate Snap Ring

Каталожный номер:234111

Комплект:1

Примечание:

№ на схеме:16

Наименование:2nd Clutch Gear ( 52T)

Каталожный номер:4203984

Комплект:1

Примечание:

№ на схеме:17

Наименование:2nd Clutch Gear Bearing Locating Ring

Каталожный номер:7JM75

Комплект:2

Примечание:

№ на схеме:18

Наименование:2nd Clutch Gear Inner Bearing

Каталожный номер:230860

Комплект:1

Примечание:

№ на схеме:19

Наименование:2nd Clutch Gear Outer Bearing - Shield Out

Каталожный номер:233390

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bearing Support Washer

Каталожный номер:4203899

Комплект:1

Примечание:

№ на схеме:21

Наименование:2nd Shaft Front Bearing

Каталожный номер:501.0118

Комплект:1

Примечание:

№ на схеме:22

Наименование:2nd Shaft Piston Ring

Каталожный номер:4203872

Комплект:2

Примечание:

№ на схеме:23

Наименование:Gear Retainer Snap Ring

Каталожный номер:249936

Комплект:1

Примечание:

№ на схеме:24

Наименование:Lower Output Drive Gear ( 4IT )

Каталожный номер:4203979

Комплект:1

Примечание:

№ на схеме:25

Наименование:Upper Output Gear ( 59T)

Каталожный номер:4203982

Комплект:1

Примечание:

№ на схеме:26

Наименование:2nd Shaft Rear Bearing

Каталожный номер:4204258

Комплект:1

Примечание:

№ на схеме:27

Наименование:Upper Output Flange ( Yoke 1410)

Каталожный номер:4203852

Комплект:1

Примечание:

№ на схеме:28

Наименование:Output Flange O-Ring

Каталожный номер:25K60128

Комплект:1

Примечание:

№ на схеме:29

Наименование:Output Flange Washer

Каталожный номер:231916

Комплект:1

Примечание:

№ на схеме:30

Наименование:Output Flange Nut

Каталожный номер:215634

Комплект:1

Примечание:
