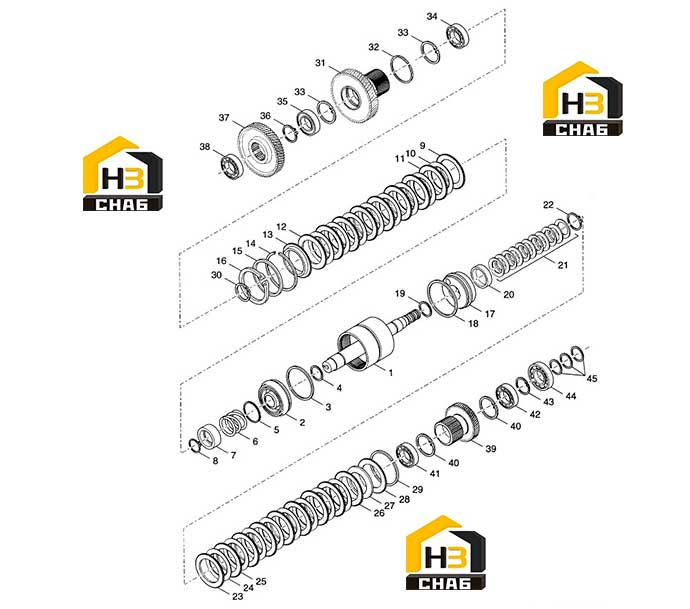

Группа первого вала и задний ход

← Передачи пониженная и повышенная Вал входной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Reverse /1st Shaft Drum & Plug Ass'y.

Каталожный номер:4204298

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clutch Piston & Seals Ass'y.

Каталожный номер:4203742

Комплект:1

Примечание:Incl. Items 3 And 4

№ на схеме:3

Наименование:Clutch Piston Outer Seal

Каталожный номер:237032

Комплект:1

Примечание:Incl. In Item 2

№ на схеме:4

Наименование:Clutch Piston Inner Seal

Каталожный номер:234113

Комплект:1

Примечание:Incl. In Item 3

№ на схеме:5

Наименование:Clutch Piston Wear Plate

Каталожный номер:4203876

Комплект:1

Примечание:

№ на схеме:6

Наименование:Piston Return Spring

Каталожный номер:4203878

Комплект:1

Примечание:

№ на схеме:7

Наименование:Spring Retainer

Каталожный номер:4203877

Комплект:1

Примечание:

№ на схеме:8

Наименование:Retainer Snap Ring

Каталожный номер:234350

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clutch Outer Half Disc

Каталожный номер:4204265

Комплект:1

Примечание:

№ на схеме:10

Наименование:Clutch Inner Disc

Каталожный номер:4204267

Комплект:8

Примечание:

№ на схеме:11

Наименование:Clutch Outer Disc

Каталожный номер:4204266

Комплект:7

Примечание:

№ на схеме:12

Наименование:Clutch Outer Half Disc

Каталожный номер:4204265

Комплект:1

Примечание:

№ на схеме:13

Наименование:Clutch Disc Backing Plate

Каталожный номер:4204240

Комплект:1

Примечание:

№ на схеме:14

Наименование:Clutch Disc Backing Plate Snap Ring

Каталожный номер:234111

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clutch Disc Backing Plate Spacer

Каталожный номер:4204241

Комплект:1

Примечание:

№ на схеме:16

Наименование:Backing Plate Spacer Snap Ring

Каталожный номер:5JM115

Комплект:1

Примечание:

№ на схеме:17

Наименование:Clutch Piston & Seals Ass'y.

Каталожный номер:4203742

Комплект:1

Примечание:Incl. Items 18 And 19

№ на схеме:18

Наименование:Clutch Piston Outer Seal

Каталожный номер:237032

Комплект:1

Примечание:Incl. In Item 17

№ на схеме:19

Наименование:Clutch Piston Inner Seal

Каталожный номер:234113

Комплект:1

Примечание:Incl. In Item 17

№ на схеме:20

Наименование:Clutch Piston Wear Plate

Каталожный номер:4204300

Комплект:1

Примечание:

№ на схеме:21

Наименование:Piston Return Spring ( Bellevile Washer )

Каталожный номер:4203887

Комплект:1

Примечание:

№ на схеме:22

Наименование:Snap Ring

Каталожный номер:234350

Комплект:1

Примечание:

№ на схеме:23

Наименование:Clutch Outer Half Disc

Каталожный номер:4204265

Комплект:1

Примечание:

№ на схеме:24

Наименование:Clutch Inner Disc

Каталожный номер:4204267

Комплект:8

Примечание:

№ на схеме:25

Наименование:Clutch Outer Disc

Каталожный номер:4204266

Комплект:7

Примечание:

№ на схеме:26

Наименование:Clutch Outer Half Disc

Каталожный номер:4204265

Комплект:1

Примечание:

№ на схеме:27

Наименование:Modulation Spring

Каталожный номер:4203880

Комплект:1

Примечание:

№ на схеме:28

Наименование:Clutch Disc Backing Plate

Каталожный номер:4204253

Комплект:1

Примечание:

№ на схеме:29

Наименование:Clutch Disc Backing Plate Snap Ring

Каталожный номер:234111

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bearing Snap Ring

Каталожный номер:5JM50

Комплект:1

Примечание:

№ на схеме:31

Наименование:Reverse Clutch Gear ( 54T )

Каталожный номер:4203987

Комплект:1

Примечание:

№ на схеме:32

Наименование:Clutch Gear Piston Ring

Каталожный номер:4204255

Комплект:1

Примечание:

№ на схеме:33

Наименование:Reverse Clutch Gear Locating Ring

Каталожный номер:7JM80

Комплект:2

Примечание:

№ на схеме:34

Наименование:Reverse Clutch Gear Inner Bearing

Каталожный номер:230885

Комплект:1

Примечание:

№ на схеме:35

Наименование:Reverse Clutch Gear Outer Bearing - Shield Out

Каталожный номер:4204256

Комплект:1

Примечание:

№ на схеме:36

Наименование:Bearing Snap Ring

Каталожный номер:5JM50

Комплект:1

Примечание:

№ на схеме:37

Наименование:Reverse Driven Gear ( 50T )

Каталожный номер:4203981

Комплект:1

Примечание:

№ на схеме:38

Наименование:Reverse /1st Shaft Front Bearing

Каталожный номер:4204257

Комплект:1

Примечание:

№ на схеме:39

Наименование:1st Clutch Gear ( 30T)

Каталожный номер:4203986

Комплект:1

Примечание:

№ на схеме:40

Наименование:1st Clutch Gear Bearing Locating Ring

Каталожный номер:7JM75

Комплект:2

Примечание:

№ на схеме:41

Наименование:1st Clutch Gear Inner Bearing

Каталожный номер:230860

Комплект:1

Примечание:

№ на схеме:42

Наименование:1st Clutch Gear Outer Bearing - Shield Out

Каталожный номер:233390

Комплект:1

Примечание:

№ на схеме:43

Наименование:Bearing Snap Ring

Каталожный номер:5JM45

Комплект:1

Примечание:

№ на схеме:44

Наименование:Reverse /1st Shaft Rear Bearing.

Каталожный номер:501.0118

Комплект:1

Примечание:

№ на схеме:45

Наименование:Reverse /1st Shaft Piston Ring

Каталожный номер:4203872

Комплект:3

Примечание:
