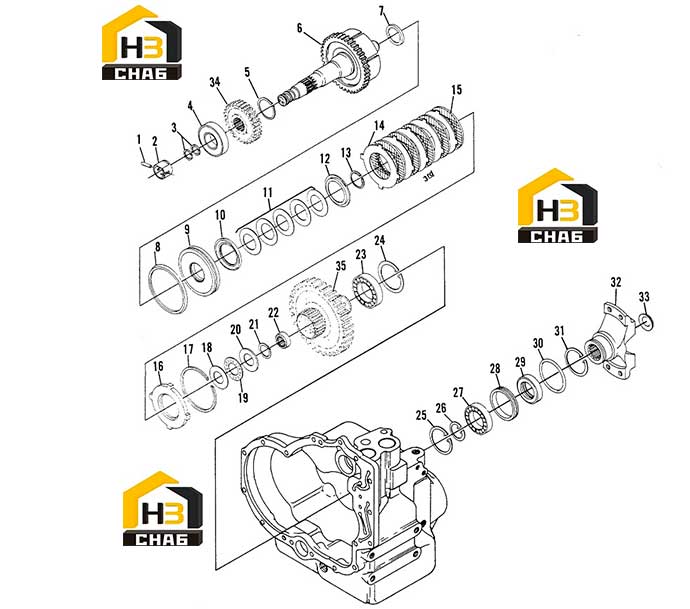

Передача третья и выходной вал

← Группа переднего и заднего хода Передача первая и вторая →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sleeve Locating Screw

Каталожный номер:246408

Комплект:1

Примечание:

№ на схеме:2

Наименование:Oil Distributor Sleeve

Каталожный номер:246503

Комплект:1

Примечание:

№ на схеме:3

Наименование:Piston Ring

Каталожный номер:230416

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bearing & Seal Assembly

Каталожный номер:4201527

Комплект:1

Примечание:

№ на схеме:5

Наименование:Gear Hub Snap Ring

Каталожный номер:5JM35

Комплект:1

Примечание:

№ на схеме:6

Наименование:3rd Shaft, Drum & Plug Assy.

Каталожный номер:246662

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clutch Piston Inner Seal

Каталожный номер:244128

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clutch Piston Outer Seal

Каталожный номер:244841

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clutch Piston & Seals Ass'y.

Каталожный номер:4203228

Комплект:1

Примечание:Incl. Items 7 & 8

№ на схеме:10

Наименование:Clutch Piston Wear Plate

Каталожный номер:245252

Комплект:1

Примечание:

№ на схеме:11

Наименование:Disc Washer (Spring) Assy. Incl. 5 Washers

Каталожный номер:247662

Комплект:1

Примечание:

№ на схеме:12

Наименование:Snap Ring Retainer

Каталожный номер:246390

Комплект:1

Примечание:

№ на схеме:13

Наименование:Retainer Snap Ring

Каталожный номер:245255

Комплект:1

Примечание:

№ на схеме:14

Наименование:Outer Disc - 3rd Clutch

Каталожный номер:245238

Комплект:5

Примечание:

№ на схеме:15

Наименование:Inner Disc - 3rd Clutch

Каталожный номер:245239

Комплект:5

Примечание:

№ на схеме:16

Наименование:End Plate

Каталожный номер:245268

Комплект:1

Примечание:

№ на схеме:17

Наименование:End Plate Snap Ring

Каталожный номер:244426

Комплект:1

Примечание:

№ на схеме:18

Наименование:Clutch Gear Thrust Washer

Каталожный номер:245244

Комплект:1

Примечание:

№ на схеме:19

Наименование:Clutch Gear Thrust Wshr.Bearing

Каталожный номер:245243

Комплект:1

Примечание:

№ на схеме:20

Наименование:Clutch Gear Thrust Washer

Каталожный номер:245244

Комплект:1

Примечание:

№ на схеме:21

Наименование:Thrust Washer Ret. Snap Ring

Каталожный номер:246006

Комплект:1

Примечание:

№ на схеме:22

Наименование:3rd Clutch Gear Bearing

Каталожный номер:233069

Комплект:1

Примечание:

№ на схеме:23

Наименование:Rear Bearing

Каталожный номер:246412

Комплект:1

Примечание:

№ на схеме:24

Наименование:Rear Bearing Retaining Snap Ring

Каталожный номер:7JM90

Комплект:1

Примечание:

№ на схеме:25

Наименование:Output Shaft Bearing Snap Ring

Каталожный номер:7JM90

Комплект:1

Примечание:

№ на схеме:26

Наименование:Output Shaft Brg-Ret. Snap Ring

Каталожный номер:5JM50

Комплект:1

Примечание:

№ на схеме:27

Наименование:Output Shaft Flange Bearing

Каталожный номер:225825

Комплект:1

Примечание:

№ на схеме:28

Наименование:Oil Seal Sleeve

Каталожный номер:246397

Комплект:1

Примечание:

№ на схеме:29

Наименование:Output Shaft Oil Seal

Каталожный номер:23662S

Комплект:1

Примечание:

№ на схеме:30

Наименование:Output Shaft Sleeve O-Ring

Каталожный номер:60K-40308

Комплект:1

Примечание:

№ на схеме:31

Наименование:Output Shaft Bearing Snap Ring

Каталожный номер:7JM90

Комплект:1

Примечание:

№ на схеме:32

Наименование:Output Flange & Plug Assy

Каталожный номер:246654

Комплект:1

Примечание:Inc Item 33

№ на схеме:33

Наименование:Flange Plug

Каталожный номер:4202032

Комплект:1

Примечание:

№ на схеме:34

Наименование:1st Dive Gear (29T)

Каталожный номер:246473

Комплект:1

Примечание:

№ на схеме:35

Наименование:3rd Gear & Shaft (43T)

Каталожный номер:246616

Комплект:1

Примечание:
