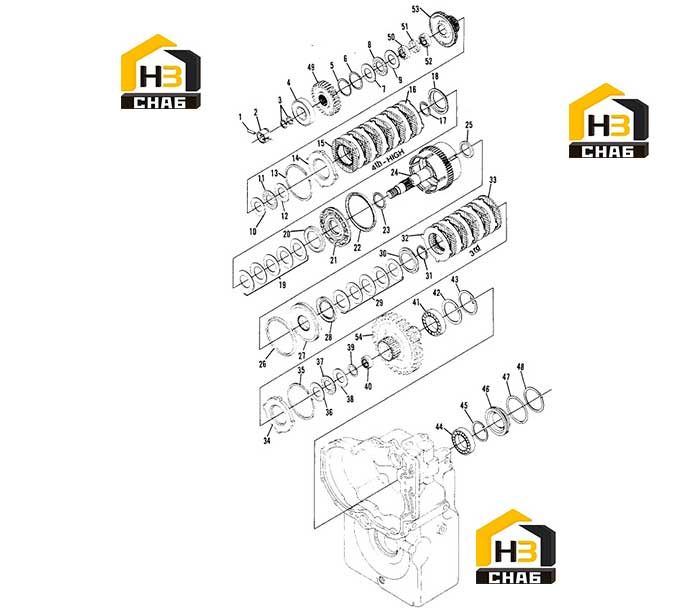

Передача третья и выходной вал

← Группа переднего и заднего хода Передача первая и вторая →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sleeve Locating Screw

Каталожный номер:246408

Комплект:1

Примечание:

№ на схеме:2

Наименование:Oil Distributor Sleeve

Каталожный номер:246503

Комплект:1

Примечание:

№ на схеме:3

Наименование:Piston Ring

Каталожный номер:230416

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bearing & Seal Assembly

Каталожный номер:4201527

Комплект:1

Примечание:

№ на схеме:5

Наименование:Gear Hub Snap Ring

Каталожный номер:5JM35

Комплект:1

Примечание:

№ на схеме:6

Наименование:Gear Hub Snap Ring

Каталожный номер:5JM35

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clutch Gear Thrust Washer

Каталожный номер:245244

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clutch Gear Thrust Washer Bearing

Каталожный номер:245243

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clutch Gear Thrust Washer

Каталожный номер:245244

Комплект:1

Примечание:

№ на схеме:10

Наименование:Clutch Gear Thrust Washer

Каталожный номер:245244

Комплект:1

Примечание:

№ на схеме:11

Наименование:Clutch Gear Thrust Washer Bearing

Каталожный номер:245243

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clutch Gear Thrust Washer

Каталожный номер:245244

Комплект:1

Примечание:

№ на схеме:13

Наименование:End Plate Snap Ring

Каталожный номер:244426

Комплект:1

Примечание:

№ на схеме:14

Наименование:End Plate

Каталожный номер:245268

Комплект:1

Примечание:

№ на схеме:15

Наименование:Inner Disc-High Clutch

Каталожный номер:245239

Комплект:6

Примечание:

№ на схеме:16

Наименование:Outer Disc-High Clutch

Каталожный номер:245238

Комплект:6

Примечание:

№ на схеме:17

Наименование:Retainer Snap Ring

Каталожный номер:245255

Комплект:1

Примечание:

№ на схеме:18

Наименование:Snap Ring Retainer

Каталожный номер:246390

Комплект:1

Примечание:

№ на схеме:19

Наименование:Disc Washer (Spring). Assy. Incl. 5 washers

Каталожный номер:247662

Комплект:1

Примечание:

№ на схеме:20

Наименование:Clutch Piston Wear Plate

Каталожный номер:245252

Комплект:1

Примечание:

№ на схеме:21

Наименование:Clutch Piston & Seals Ass'y

Каталожный номер:4203228

Комплект:1

Примечание:incl items 22 & 23

№ на схеме:22

Наименование:Clutch Piston Outer Seal

Каталожный номер:244841

Комплект:1

Примечание:

№ на схеме:23

Наименование:Clutch Piston Inner Seal

Каталожный номер:244128

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hi & 3rd Shaft, Drum, & Plug Assy.

Каталожный номер:246665

Комплект:1

Примечание:

№ на схеме:25

Наименование:Clutch Piston Inner Seal

Каталожный номер:244128

Комплект:1

Примечание:

№ на схеме:26

Наименование:Clutch Piston Outer Seal

Каталожный номер:244841

Комплект:1

Примечание:

№ на схеме:27

Наименование:Clutch Piston & Seals Ass'y.

Каталожный номер:4203228

Комплект:1

Примечание:Incl. Items 25 & 26

№ на схеме:28

Наименование:Clutch Piston Wear Plate

Каталожный номер:245252

Комплект:1

Примечание:

№ на схеме:29

Наименование:Disc Washer (Spring) Assy. Incl. 5 washers

Каталожный номер:247662

Комплект:1

Примечание:

№ на схеме:30

Наименование:Snap Ring Retainer

Каталожный номер:246390

Комплект:1

Примечание:

№ на схеме:31

Наименование:Retainer Snap Ring

Каталожный номер:245255

Комплект:1

Примечание:

№ на схеме:32

Наименование:Outer Disc - 3rd Clutch

Каталожный номер:245238

Комплект:5

Примечание:

№ на схеме:33

Наименование:Inner Disc - 3rd Clutch

Каталожный номер:245239

Комплект:5

Примечание:

№ на схеме:34

Наименование:End Plate

Каталожный номер:245268

Комплект:1

Примечание:

№ на схеме:35

Наименование:End Plate Snap Ring

Каталожный номер:244426

Комплект:1

Примечание:

№ на схеме:36

Наименование:Clutch Gear Thrust Washer

Каталожный номер:245244

Комплект:1

Примечание:

№ на схеме:37

Наименование:Clutch Gear Thrust Washer Bearing

Каталожный номер:245243

Комплект:1

Примечание:

№ на схеме:38

Наименование:Clutch Gear Thrust Washer

Каталожный номер:245244

Комплект:1

Примечание:

№ на схеме:39

Наименование:Thrust Washer Retaining Snap Ring

Каталожный номер:246006

Комплект:1

Примечание:

№ на схеме:40

Наименование:3rd Clutch Gear Bearing

Каталожный номер:233069

Комплект:1

Примечание:

№ на схеме:41

Наименование:Rear Bearing

Каталожный номер:246412

Комплект:1

Примечание:

№ на схеме:42

Наименование:Rear Bearing Retaining Snap Ring

Каталожный номер:7JM90

Комплект:1

Примечание:

№ на схеме:43

Наименование:Output Shaft Bearing Snap Ring

Каталожный номер:7JM90

Комплект:1

Примечание:

№ на схеме:44

Наименование:Output Shaft Bearing

Каталожный номер:225825

Комплект:1

Примечание:

№ на схеме:45

Наименование:Output Shaft Bearing Retaining Snap Ring

Каталожный номер:5JM50

Комплект:1

Примечание:

№ на схеме:46

Наименование:Plug - Capped End

Каталожный номер:4203241

Комплект:1

Примечание:

№ на схеме:47

Наименование:Oil Seal Sleeve O-Ring

Каталожный номер:60K40308

Комплект:1

Примечание:

№ на схеме:48

Наименование:Output Shaft Boaring Snap Ring

Каталожный номер:7JM90

Комплект:1

Примечание:

№ на схеме:49

Наименование:1st Drive Gear (27T)

Каталожный номер:246448

Комплект:1

Примечание:

№ на схеме:50

Наименование:4th-Hi Clutch Gear Bearing

Каталожный номер:245261

Комплект:1

Примечание:

№ на схеме:51

Наименование:4th-Hi Clutch Gear Spacer

Каталожный номер:245275

Комплект:1

Примечание:

№ на схеме:52

Наименование:4th-Hi Clutch Gear Bearing

Каталожный номер:245261

Комплект:1

Примечание:

№ на схеме:53

Наименование:4th-Hi Clutch Gear & Bearing Assy.

Каталожный номер:246478

Комплект:1

Примечание:incl. Items 50 Thru 52

№ на схеме:54

Наименование:3rd Gear & Shaft (46T)

Каталожный номер:246619

Комплект:1

Примечание:
