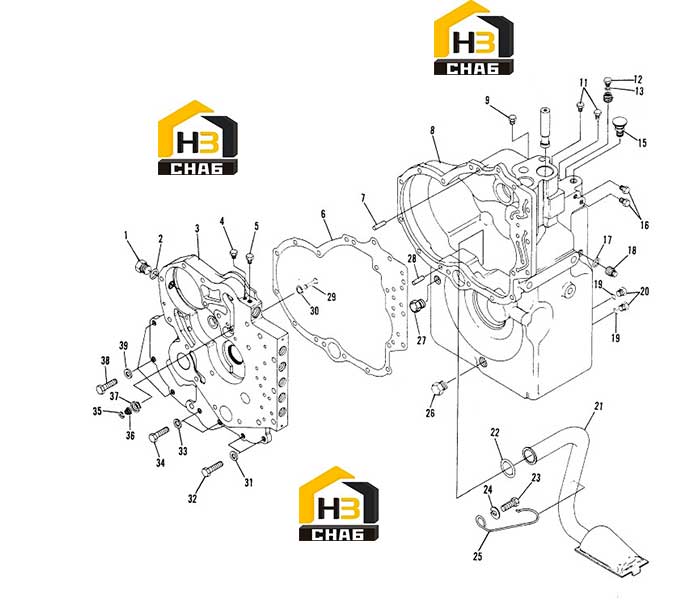

Корпус кпп

← Корпус гидротрансформатора Гидротрансформатор →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sensor Port Plug

Каталожный номер:4202489

Комплект:1

Примечание:

№ на схеме:2A

Наименование:Speed Sensor Screw

Каталожный номер:3GM612

Комплект:1

Примечание:Not Illustrated

№ на схеме:2

Наименование:Sensor O-Ring

Каталожный номер:4203422

Комплект:1

Примечание:

№ на схеме:3

Наименование:Spacer Plate

Каталожный номер:4202484

Комплект:1

Примечание:

№ на схеме:4

Наименование:Inlet Pressure Port Plug

Каталожный номер:40K2

Комплект:1

Примечание:

№ на схеме:5

Наименование:Outlet Temperature Port Plug

Каталожный номер:239245

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plate To Transmission Case Gasket

Каталожный номер:4201491

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plate To Transmission Case Dowel Pin

Каталожный номер:4JM1024

Комплект:1

Примечание:

№ на схеме:8

Наименование:Transmission Case

Каталожный номер:4202477

Комплект:1

Примечание:

№ на схеме:9

Наименование:Filler Plug

Каталожный номер:16F12

Комплект:1

Примечание:

№ на схеме:11B

Наименование:Plug O-Ring

Каталожный номер:91F2

Комплект:1

Примечание:

№ на схеме:11A

Наименование:Plug

Каталожный номер:24K2

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pipe Plug

Каталожный номер:40K2

Комплект:1

Примечание:

№ на схеме:12

Наименование:Speed Sensor Port Plug

Каталожный номер:4202489

Комплект:1

Примечание:

№ на схеме:13A

Наименование:Speed Sensor Screw

Каталожный номер:3GM612

Комплект:1

Примечание:Not Illustrated

№ на схеме:13

Наименование:Sensor O-Ring

Каталожный номер:4203422

Комплект:1

Примечание:

№ на схеме:15

Наименование:Air Breather

Каталожный номер:238535

Комплект:1

Примечание:

№ на схеме:16A

Наименование:Plug O-Ring

Каталожный номер:91F2

Комплект:2

Примечание:Not Illustrated

№ на схеме:16

Наименование:Plug

Каталожный номер:24K2

Комплект:2

Примечание:

№ на схеме:17

Наименование:Plug O-Ring

Каталожный номер:60K30020

Комплект:1

Примечание:

№ на схеме:18B

Наименование:Sensor Port Bushing Shim

Каталожный номер:248167

Комплект:1

Примечание:Not Illustrated

№ на схеме:18A

Наименование:Sensor Port Bushing

Каталожный номер:248166

Комплект:1

Примечание:Not Illustrated

№ на схеме:18

Наименование:Sensor Port Plug

Каталожный номер:1KM18

Комплект:1

Примечание:

№ на схеме:19

Наименование:Plug O-Ring

Каталожный номер:91F3

Комплект:2

Примечание:

№ на схеме:20

Наименование:Oil Level Plug

Каталожный номер:24K3

Комплект:2

Примечание:

№ на схеме:21

Наименование:Tube & Screew Assembly

Каталожный номер:246555

Комплект:1

Примечание:

№ на схеме:22

Наименование:Oil Supply Tube Seal Ring

Каталожный номер:246605

Комплект:1

Примечание:

№ на схеме:23

Наименование:Retainer Clip Screw

Каталожный номер:1CM1030

Комплект:1

Примечание:

№ на схеме:24B

Наименование:Clip Screw Nut

Каталожный номер:4DM10

Комплект:1

Примечание:Not Illustrated

№ на схеме:24A

Наименование:Clip Screw Seal Washer

Каталожный номер:4203466

Комплект:1

Примечание:Not Illustrated

№ на схеме:24

Наименование:Clip Screw Washer

Каталожный номер:1EM100

Комплект:1

Примечание:

№ на схеме:25

Наименование:Oil Supply Tube Retainer Clip

Каталожный номер:246561

Комплект:1

Примечание:

№ на схеме:26

Наименование:Magnetic Drain Plug

Каталожный номер:215757

Комплект:1

Примечание:

№ на схеме:27

Наименование:Drain Back Port Plug

Каталожный номер:16F8

Комплект:1

Примечание:

№ на схеме:28

Наименование:Plate To Transmission Case Dowel Pin

Каталожный номер:4JM1024

Комплект:1

Примечание:

№ на схеме:29

Наименование:Converter Safty Valve Poppet

Каталожный номер:244895

Комплект:1

Примечание:

№ на схеме:30

Наименование:Seat Snap Ring

Каталожный номер:4201333

Комплект:1

Примечание:

№ на схеме:31

Наименование:Plate To Transm. Case Screw Lockwasher

Каталожный номер:6EM100

Комплект:2

Примечание:

№ на схеме:32

Наименование:Plate To Transm. Case Screw

Каталожный номер:7CM1040

Комплект:2

Примечание:

№ на схеме:33

Наименование:Plate To Transm. Case Screw Lockwasher

Каталожный номер:6EM100

Комплект:2

Примечание:

№ на схеме:34

Наименование:Plate To Transm. Case Screw

Каталожный номер:7CM1050

Комплект:2

Примечание:

№ на схеме:35

Наименование:Poppet Washer

Каталожный номер:244894

Комплект:1

Примечание:

№ на схеме:36

Наименование:Safety Valve Spring

Каталожный номер:222312

Комплект:1

Примечание:

№ на схеме:37

Наименование:Safety Valve Seat

Каталожный номер:4201332

Комплект:1

Примечание:

№ на схеме:38

Наименование:Plate To Transm. Case Screw

Каталожный номер:7CM1040

Комплект:5

Примечание:

№ на схеме:39

Наименование:Plate To Transm. Case Screw Lockwasher

Каталожный номер:6EM100

Комплект:5

Примечание:

№ на схеме:40

Наименование:Dipstick Port Plug

Каталожный номер:40K12

Комплект:1

Примечание:Not Illustrated

№ на схеме:41

Наименование:Hydraulic Disconnect Sleeve

Каталожный номер:4201780

Комплект:1

Примечание:Not Illustrated

№ на схеме:42

Наименование:Plug

Каталожный номер:24K4

Комплект:1

Примечание:Not Illustrated

№ на схеме:43

Наименование:Baffle Hole Screw

Каталожный номер:1CM1012

Комплект:1

Примечание:Not Illustrated

№ на схеме:44

Наименование:Baffle Hole Screw Lockwasher

Каталожный номер:6EM100

Комплект:1

Примечание:Not Illustrated
