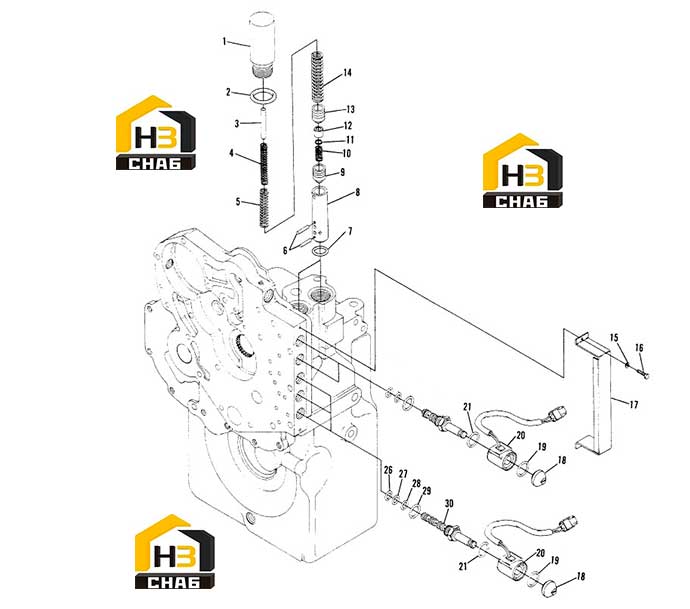

Компоненты электронного управления кпп

← Суппорт Пакет фрикционов →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Modulator Valve Housing

Каталожный номер:246396

Комплект:2

Примечание:

№ на схеме:2

Наименование:Modulator Housing O-Ring

Каталожный номер:60K40106

Комплект:2

Примечание:

№ на схеме:3

Наименование:Stop Pin

Каталожный номер:237881

Комплект:2

Примечание:

№ на схеме:4

Наименование:Spring - Inner

Каталожный номер:241666

Комплект:2

Примечание:

№ на схеме:5

Наименование:Spring - Middle

Каталожный номер:246594

Комплект:2

Примечание:

№ на схеме:6A

Наименование:Pin - Lower

Каталожный номер:4201461

Комплект:2

Примечание:

№ на схеме:6

Наименование:Pin - Upper

Каталожный номер:4201460

Комплект:2

Примечание:

№ на схеме:7

Наименование:Sleeve O-Ring

Каталожный номер:60K20028

Комплект:2

Примечание:

№ на схеме:8

Наименование:Modulator Housing Sleeve

Каталожный номер:246590

Комплект:2

Примечание:

№ на схеме:9

Наименование:Regulator Spool

Каталожный номер:4201520

Комплект:2

Примечание:

№ на схеме:10

Наименование:Spring

Каталожный номер:246405

Комплект:2

Примечание:

№ на схеме:11

Наименование:Spring Sp acer

Каталожный номер:246591

Комплект:2

Примечание:

№ на схеме:12

Наименование:Spring Retainer

Каталожный номер:246585

Комплект:2

Примечание:

№ на схеме:13

Наименование:Accumulator Spool

Каталожный номер:237877

Комплект:2

Примечание:

№ на схеме:14

Наименование:Spring - Outer

Каталожный номер:246595

Комплект:2

Примечание:

№ на схеме:15

Наименование:Cover Screw Lockwasher

Каталожный номер:6EM60

Комплект:2

Примечание:

№ на схеме:16

Наименование:Cover Screw

Каталожный номер:1CM612

Комплект:2

Примечание:

№ на схеме:17

Наименование:Protective Cover

Каталожный номер:246622

Комплект:1

Примечание:

№ на схеме:18

Наименование:Valve Cartridge Retainer Nut

Каталожный номер:249152

Комплект:5

Примечание:

№ на схеме:19

Наименование:Nut To Coil O-Ring

Каталожный номер:76K20

Комплект:5

Примечание:

№ на схеме:20

Наименование:Solenoid Coil - 12 Volt

Каталожный номер:4201577

Комплект:5

Примечание:

№ на схеме:21

Наименование:Coil To Cartridge O-Ring

Каталожный номер:76K20

Комплект:5

Примечание:

№ на схеме:26

Наименование:Cartridge O-Ring

Каталожный номер:76K012

Комплект:5

Примечание:

№ на схеме:27

Наименование:Cartridge O-Ring

Каталожный номер:76K013

Комплект:5

Примечание:

№ на схеме:28

Наименование:Cartridge O-Ring

Каталожный номер:76K014

Комплект:5

Примечание:

№ на схеме:29

Наименование:Cartridge O-Ring

Каталожный номер:78K8

Комплект:5

Примечание:

№ на схеме:30

Наименование:Valve Cartridge, 4 Way Used At Fwd, - Hi,Low,1st,3rd - 2nd,Fwd & Rev.

Каталожный номер:246621

Комплект:5

Примечание:Incl. Items 26,27,28,29

№ на схеме:32

Наименование:Spool Type Solenoid Cartridge Assy.

Каталожный номер:4201594

Комплект:5

Примечание:Incl Items 18 Thru 21 (5 each),30
