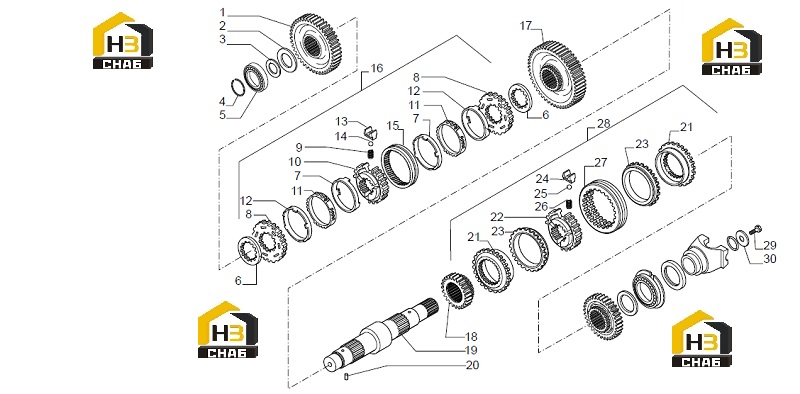

Вал вторичный (ось c)-(часть1)

← Вал обратный (ось d) и первичный вал (ось b) Вал вторичный (ось c)-(часть2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gear Z=43

Каталожный номер:139012

Комплект:1

Примечание:

№ на схеме:2

Наименование:Thrust washer

Каталожный номер:139010

Комплект:1

Примечание:

№ на схеме:3

Наименование:Shim 0.50mm

Каталожный номер:133360

Комплект:-

Примечание:

№ на схеме:3

Наименование:Shim 0.30mm

Каталожный номер:132815

Комплект:-

Примечание:

№ на схеме:3

Наименование:Shim 0.10mm

Каталожный номер:132814

Комплект:-

Примечание:

№ на схеме:3

Наименование:Shim 0.05mm

Каталожный номер:132813

Комплект:-

Примечание:

№ на схеме:4

Наименование:Lock ring D.40

Каталожный номер:025053

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bearing

Каталожный номер:027554

Комплект:1

Примечание:

№ на схеме:6

Наименование:Spacer

Каталожный номер:132867

Комплект:2

Примечание:

№ на схеме:7

Наименование:Tapered friction ring

Каталожный номер:046308

Комплект:2

Примечание:132637

№ на схеме:8

Наименование:Synchronizing ring

Каталожный номер:046305

Комплект:2

Примечание:132637

№ на схеме:9

Наименование:Spring

Каталожный номер:046303

Комплект:3

Примечание:132637

№ на схеме:10

Наименование:Hub

Каталожный номер:046304

Комплект:1

Примечание:132637

№ на схеме:11

Наименование:Sintered ring

Каталожный номер:046306

Комплект:2

Примечание:132637

№ на схеме:12

Наименование:Steel ring

Каталожный номер:046307

Комплект:2

Примечание:132637

№ на схеме:13

Наименование:Lock-spring plate

Каталожный номер:046302

Комплект:3

Примечание:132637

№ на схеме:14

Наименование:Ball

Каталожный номер:046301

Комплект:3

Примечание:132637

№ на схеме:15

Наименование:Sleeve

Каталожный номер:046300

Комплект:1

Примечание:132637

№ на схеме:16

Наименование:Synchronizing kit

Каталожный номер:132637

Комплект:1

Примечание:

№ на схеме:17

Наименование:Gear Z=49

Каталожный номер:136766

Комплект:1

Примечание:

№ на схеме:18

Наименование:Gear Z=23

Каталожный номер:138970

Комплект:1

Примечание:

№ на схеме:19

Наименование:Secondary shaft

Каталожный номер:139019

Комплект:1

Примечание:

№ на схеме:20

Наименование:Split pin D3x8

Каталожный номер:024321

Комплект:1

Примечание:

№ на схеме:21

Наименование:Clutch ring

Каталожный номер:046329

Комплект:2

Примечание:138548

№ на схеме:22

Наименование:Hub

Каталожный номер:046328

Комплект:1

Примечание:138548

№ на схеме:23

Наименование:Tapered friction ring

Каталожный номер:046330

Комплект:2

Примечание:138548

№ на схеме:24

Наименование:Plate

Каталожный номер:046326

Комплект:3

Примечание:138548

№ на схеме:25

Наименование:Ball

Каталожный номер:046314

Комплект:3

Примечание:138548

№ на схеме:26

Наименование:Spring

Каталожный номер:046327

Комплект:3

Примечание:138548

№ на схеме:27

Наименование:Sleeve

Каталожный номер:046325

Комплект:1

Примечание:138548

№ на схеме:28

Наименование:Synchronizing kit

Каталожный номер:138548

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bolt M12x25

Каталожный номер:123918

Комплект:1

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:129924

Комплект:1

Примечание:
