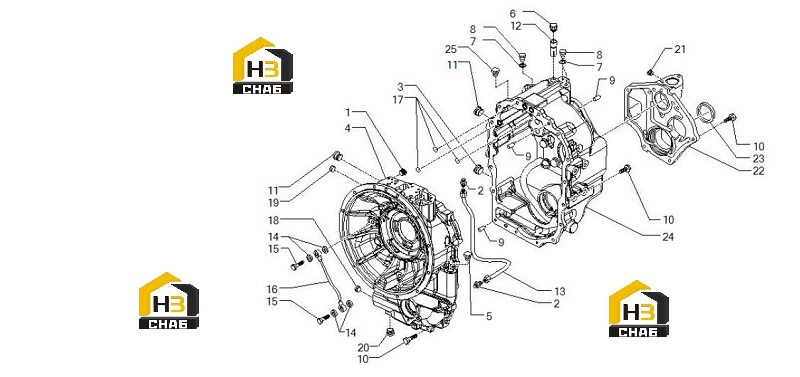

Корпус коробки передач

← Фильтр масляный Вал входной и вал отбора мощности →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plug

Каталожный номер:021570

Комплект:1

Примечание:

№ на схеме:2

Наименование:CONNECTOR STRAIGHT 1/4 GAS CON.

Каталожный номер:131364

Комплект:2

Примечание:

№ на схеме:3

Наименование:MAGNETIC PLUG M30X2

Каталожный номер:125280

Комплект:1

Примечание:

№ на схеме:4

Наименование:TRANSMISSION HALF-HOUSING

Каталожный номер:148437

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plug

Каталожный номер:030739

Комплект:1

Примечание:

№ на схеме:6

Наименование:Breather

Каталожный номер:030368

Комплект:1

Примечание:

№ на схеме:7

Наименование:Copper washer 10x14x1.5

Каталожный номер:023260

Комплект:3

Примечание:

№ на схеме:8

Наименование:Plug 1/8

Каталожный номер:021322

Комплект:3

Примечание:

№ на схеме:9

Наименование:Pin D10x25

Каталожный номер:072259

Комплект:3

Примечание:

№ на схеме:10

Наименование:Bolt M10x30

Каталожный номер:020852

Комплект:23

Примечание:

№ на схеме:11

Наименование:Plug 7/8

Каталожный номер:030745

Комплект:2

Примечание:

№ на схеме:12

Наименование:TUBE SFIATO OLIO

Каталожный номер:139278

Комплект:1

Примечание:

№ на схеме:13

Наименование:OIL PIPE

Каталожный номер:130393

Комплект:1

Примечание:

№ на схеме:14

Наименование:Copper washer

Каталожный номер:023272

Комплект:4

Примечание:

№ на схеме:15

Наименование:DRILLED SCREW M14X1.5

Каталожный номер:130663

Комплект:2

Примечание:

№ на схеме:16

Наименование:OIL LUB PIPE D

Каталожный номер:132634

Комплект:1

Примечание:

№ на схеме:17

Наименование:O.ring

Каталожный номер:028560

Комплект:3

Примечание:

№ на схеме:18

Наименование:Rivet

Каталожный номер:023834

Комплект:1

Примечание:

№ на схеме:19

Наименование:Plug M14x1.5

Каталожный номер:021557

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plug

Каталожный номер:021582

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plug 9/16

Каталожный номер:030720

Комплект:1

Примечание:

№ на схеме:22

Наименование:GEARBOX REAR COVER (11113

Каталожный номер:131158

Комплект:1

Примечание:

№ на схеме:23

Наименование:Oil seal ring

Каталожный номер:025485

Комплект:1

Примечание:

№ на схеме:24

Наименование:TRANSMISSION HALF-HOUSING Rear (12192) 4

Каталожный номер:147447

Комплект:1

Примечание:

№ на схеме:25

Наименование:Plug

Каталожный номер:030738

Комплект:1

Примечание:
