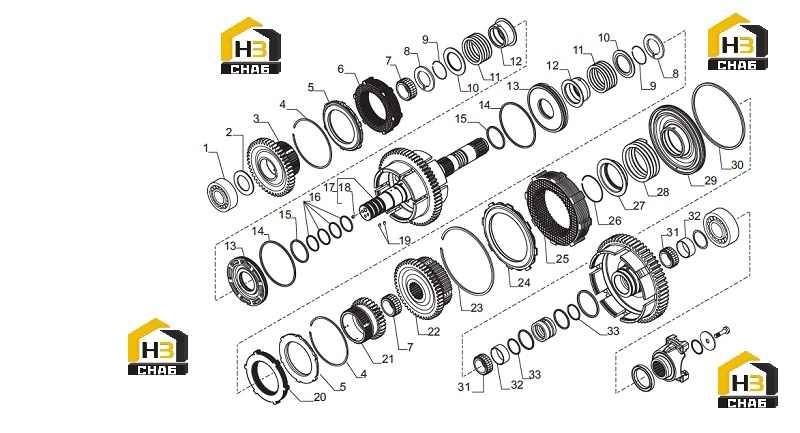

Вал вторичный (ось c)-(часть1)

← Вал обратный (ось d) и первичный вал (ось b) Вал вторичный (ось c)-(часть2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bearing

Каталожный номер:025829

Комплект:1

Примечание:

№ на схеме:2

Наименование:Thrust washer

Каталожный номер:138985

Комплект:1

Примечание:

№ на схеме:3

Наименование:Gear Z44

Каталожный номер:148642

Комплект:1

Примечание:

№ на схеме:4

Наименование:Lockring

Каталожный номер:025067

Комплект:2

Примечание:

№ на схеме:5

Наименование:Clutch plate lockring

Каталожный номер:135020

Комплект:2

Примечание:

№ на схеме:6

Наименование:Clutch kit (2 ndrd - 3 )

Каталожный номер:149303

Комплект:1

Примечание:

№ на схеме:7

Наименование:Needle bearing bush

Каталожный номер:027956

Комплект:2

Примечание:

№ на схеме:8

Наименование:Thrust washer 60x50x4

Каталожный номер:138986

Комплект:2

Примечание:

№ на схеме:9

Наименование:Lockring

Каталожный номер:025031

Комплект:2

Примечание:

№ на схеме:10

Наименование:Lock-spring cover

Каталожный номер:133912

Комплект:2

Примечание:

№ на схеме:11

Наименование:Spring

Каталожный номер:139351

Комплект:2

Примечание:

№ на схеме:12

Наименование:Clutch sleeve

Каталожный номер:138984

Комплект:2

Примечание:

№ на схеме:13

Наименование:Clutch piston

Каталожный номер:138983

Комплект:2

Примечание:

№ на схеме:14

Наименование:Seal ring

Каталожный номер:139199

Комплект:2

Примечание:

№ на схеме:15

Наименование:Seal ring D55

Каталожный номер:139198

Комплект:2

Примечание:

№ на схеме:16

Наименование:Seal ring D45

Каталожный номер:139197

Комплект:4

Примечание:

№ на схеме:17

Наименование:Shaft Z60

Каталожный номер:068393

Комплект:1

Примечание:

№ на схеме:18

Наименование:Rivet D7

Каталожный номер:023834

Комплект:3

Примечание:068393

№ на схеме:19

Наименование:Split pin D3x8

Каталожный номер:024321

Комплект:2

Примечание:

№ на схеме:20

Наименование:Clutch kit (4 )

Каталожный номер:149304

Комплект:1

Примечание:

№ на схеме:21

Наименование:Gear Z30

Каталожный номер:148640

Комплект:1

Примечание:

№ на схеме:22

Наименование:Gear Z47

Каталожный номер:148643

Комплект:1

Примечание:

№ на схеме:23

Наименование:Lockring

Каталожный номер:025066

Комплект:1

Примечание:

№ на схеме:24

Наименование:Lockring

Каталожный номер:138381

Комплект:1

Примечание:

№ на схеме:25

Наименование:Clutch kit (1 )

Каталожный номер:149302

Комплект:1

Примечание:

№ на схеме:26

Наименование:Lockring

Каталожный номер:025021

Комплект:1

Примечание:

№ на схеме:27

Наименование:Lock-spring cover

Каталожный номер:139347

Комплект:1

Примечание:

№ на схеме:28

Наименование:Spring

Каталожный номер:139348

Комплект:1

Примечание:

№ на схеме:29

Наименование:Clutch piston

Каталожный номер:148647

Комплект:1

Примечание:

№ на схеме:30

Наименование:Seal ring D198

Каталожный номер:145899

Комплект:1

Примечание:

№ на схеме:31

Наименование:Needle bearing bush

Каталожный номер:028015

Комплект:2

Примечание:

№ на схеме:32

Наименование:Bush

Каталожный номер:028350

Комплект:2

Примечание:

№ на схеме:33

Наименование:O.ring

Каталожный номер:028648

Комплект:2

Примечание:
