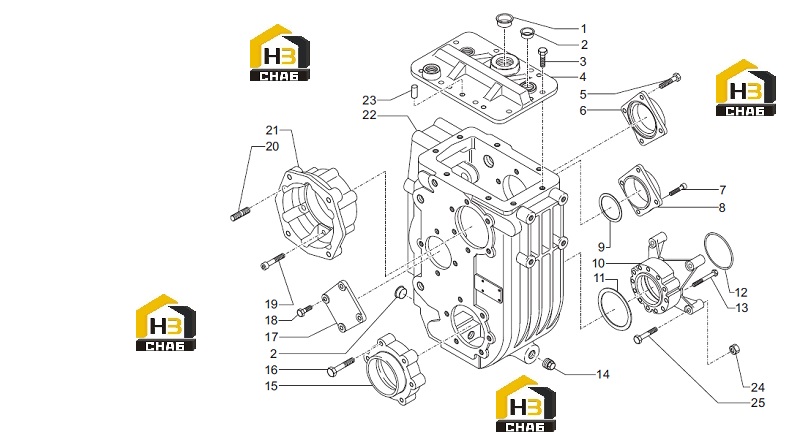

Корпус коробки передач

← Трубы и фитинги Вал внутренний (часть1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plug D.31

Каталожный номер:030767

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plug D.20.5

Каталожный номер:030763

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bolt M8x20

Каталожный номер:020778

Комплект:8

Примечание:

№ на схеме:4

Наименование:Upper cover

Каталожный номер:129660

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M8x30

Каталожный номер:020783

Комплект:4

Примечание:

№ на схеме:6

Наименование:Inner shaft cover

Каталожный номер:125665

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M8x30

Каталожный номер:021394

Комплект:4

Примечание:

№ на схеме:8

Наименование:Front cover

Каталожный номер:125664

Комплект:1

Примечание:

№ на схеме:9

Наименование:Shim 0.05mm

Каталожный номер:102302

Комплект:-

Примечание:

№ на схеме:9

Наименование:Shim 0.1mm

Каталожный номер:097198

Комплект:-

Примечание:

№ на схеме:9

Наименование:Shim 0.3mm

Каталожный номер:097197

Комплект:-

Примечание:

№ на схеме:10

Наименование:Box support

Каталожный номер:125669

Комплект:1

Примечание:

№ на схеме:11

Наименование:Shim 0.1mm

Каталожный номер:125719

Комплект:-

Примечание:

№ на схеме:11

Наименование:Shim 0.2mm

Каталожный номер:125720

Комплект:-

Примечание:

№ на схеме:11

Наименование:Shim 0.5mm

Каталожный номер:125721

Комплект:-

Примечание:

№ на схеме:12

Наименование:O.ring

Каталожный номер:028516

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M10x75

Каталожный номер:020868

Комплект:6

Примечание:

№ на схеме:14

Наименование:Drain plug M22x1.5

Каталожный номер:092270

Комплект:1

Примечание:

№ на схеме:15

Наименование:Lower cover

Каталожный номер:125668

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M10x45

Каталожный номер:020858

Комплект:6

Примечание:

№ на схеме:17

Наименование:Rear cover

Каталожный номер:125663

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M10x35

Каталожный номер:020854

Комплект:4

Примечание:

№ на схеме:19

Наименование:Bolt M10x40

Каталожный номер:021413

Комплект:6

Примечание:

№ на схеме:20

Наименование:Grub screw M10x35

Каталожный номер:021497

Комплект:1

Примечание:

№ на схеме:21

Наименование:Flange

Каталожный номер:125662

Комплект:1

Примечание:

№ на схеме:22

Наименование:Box

Каталожный номер:128011

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pin D.8x24.5

Каталожный номер:137160

Комплект:1

Примечание:

№ на схеме:24

Наименование:Nut

Каталожный номер:022123

Комплект:4

Примечание:

№ на схеме:25

Наименование:Bolt M12x90

Каталожный номер:021100

Комплект:4

Примечание:
