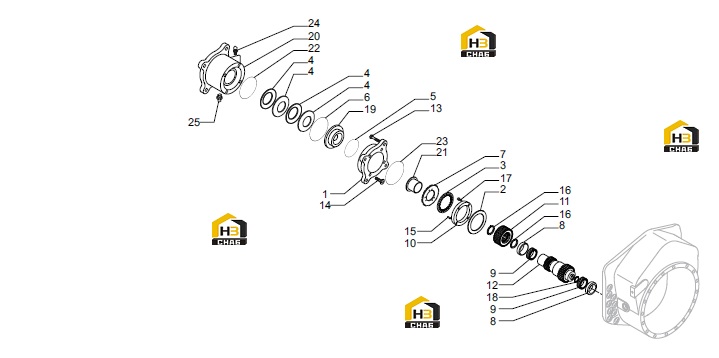

Корпус тормозной системы

← Корпус коробки передач Держатель планетарный и ступица →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover

Каталожный номер:450579

Комплект:1

Примечание:

№ на схеме:2

Наименование:Shim

Каталожный номер:398032

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plate friction

Каталожный номер:385742

Комплект:6

Примечание:

№ на схеме:4

Наименование:Ring

Каталожный номер:831340

Комплект:4

Примечание:

№ на схеме:5

Наименование:O-Ring

Каталожный номер:831343

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-Ring

Каталожный номер:831344

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plate separator

Каталожный номер:398553

Комплект:7

Примечание:

№ на схеме:8

Наименование:Roller Bearing Inner Ring

Каталожный номер:866354

Комплект:2

Примечание:

№ на схеме:9

Наименование:Roller Bearing Outer Ring

Каталожный номер:866355

Комплект:2

Примечание:

№ на схеме:10

Наименование:Clutch Housing Assy

Каталожный номер:398029

Комплект:1

Примечание:

№ на схеме:11

Наименование:Sleeve

Каталожный номер:866391

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pinion gear

Каталожный номер:436950

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw

Каталожный номер:866405

Комплект:4

Примечание:

№ на схеме:14

Наименование:Screw

Каталожный номер:866417

Комплект:4

Примечание:

№ на схеме:15

Наименование:Pin

Каталожный номер:866418

Комплект:3

Примечание:

№ на схеме:16

Наименование:Snap Ring

Каталожный номер:866419

Комплект:2

Примечание:

№ на схеме:17

Наименование:Cylinder Head Screw

Каталожный номер:866420

Комплект:4

Примечание:

№ на схеме:18

Наименование:Gasket

Каталожный номер:866421

Комплект:1

Примечание:

№ на схеме:19

Наименование:Piston

Каталожный номер:872769

Комплект:1

Примечание:

№ на схеме:20

Наименование:Housing

Каталожный номер:398028

Комплект:1

Примечание:

№ на схеме:21

Наименование:Spacer

Каталожный номер:872776

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-Ring

Каталожный номер:873863

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-Ring

Каталожный номер:873864

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bleeder

Каталожный номер:405564

Комплект:1

Примечание:

№ на схеме:25

Наименование:Connector

Каталожный номер:831362

Комплект:1

Примечание:
