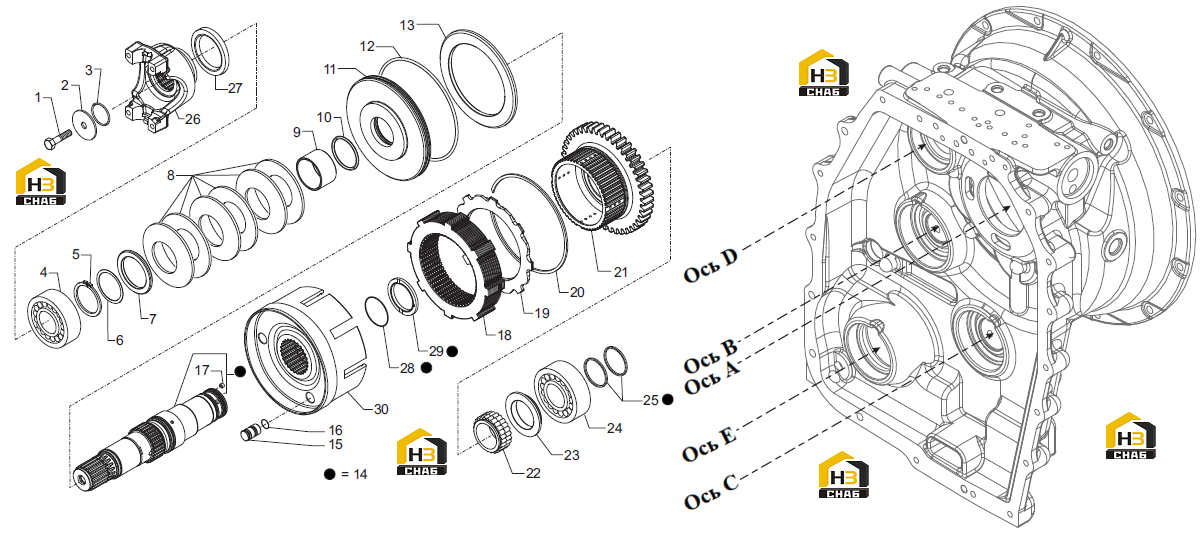

Вал выходной (ось е)

← Вал промежуточный (ось c) (часть ii) Клапан регулирующий распределителя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M12x25

Каталожный номер:123918

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:129924

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:028131

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bearing

Каталожный номер:025809

Комплект:1

Примечание:

№ на схеме:5

Наименование:Snap ring

Каталожный номер:024799

Комплект:1

Примечание:

№ на схеме:6

Наименование:Shim 0.5 mm.

Каталожный номер:106868

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 0.3 mm.

Каталожный номер:106867

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 0.1 mm.

Каталожный номер:106866

Комплект:-

Примечание:

№ на схеме:7

Наименование:Thrust washer

Каталожный номер:138391

Комплект:1

Примечание:

№ на схеме:8

Наименование:Belleville washer

Каталожный номер:138399

Комплект:6

Примечание:

№ на схеме:9

Наименование:Spacer

Каталожный номер:138394

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:028548

Комплект:1

Примечание:

№ на схеме:11

Наименование:Clutch piston

Каталожный номер:139341

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:028624

Комплект:1

Примечание:

№ на схеме:13

Наименование:Brake plate

Каталожный номер:138384

Комплект:1

Примечание:

№ на схеме:14

Наименование:4WD shaft kit

Каталожный номер:068703

Комплект:1

Примечание:

№ на схеме:15

Наименование:Brake pin

Каталожный номер:139342

Комплект:3

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:028534

Комплект:3

Примечание:

№ на схеме:17

Наименование:Заглушка D7

Каталожный номер:023834

Комплект:1

Примечание:068703 (входит в комплект вала)

№ на схеме:18

Наименование:Clutch kit (4WD)

Каталожный номер:149305

Комплект:1

Примечание:

№ на схеме:19

Наименование:Lockring

Каталожный номер:141114

Комплект:1

Примечание:

№ на схеме:20

Наименование:Lockring

Каталожный номер:025009

Комплект:1

Примечание:

№ на схеме:21

Наименование:Gear Z=41

Каталожный номер:148645

Комплект:1

Примечание:

№ на схеме:22

Наименование:Needle bearing bush

Каталожный номер:027956

Комплект:1

Примечание:

№ на схеме:23

Наименование:Thrust washer

Каталожный номер:139011

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bearing

Каталожный номер:025829

Комплект:1

Примечание:

№ на схеме:25

Наименование:Seal ring D45

Каталожный номер:139197

Комплект:2

Примечание:068703 (входит в комплект вала)

№ на схеме:26

Наименование:Flange

Каталожный номер:144452

Комплект:1

Примечание:

№ на схеме:27

Наименование:Seal ring

Каталожный номер:025485

Комплект:1

Примечание:

№ на схеме:28

Наименование:O-ring

Каталожный номер:028523

Комплект:1

Примечание:068703 (входит в комплект вала)

№ на схеме:29

Наименование:Thrust washer

Каталожный номер:138986

Комплект:1

Примечание:068703 (входит в комплект вала)

№ на схеме:30

Наименование:Clutch can

Каталожный номер:368059

Комплект:1

Примечание:
