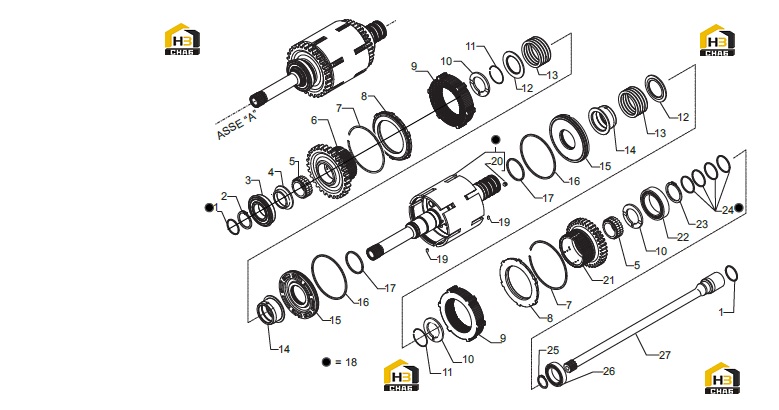

Вал входной и вал отбора мощности (ось а)

← Корпус коробки передач Вал обратный (ось d) и первичный вал (ось b) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Seal ring D45

Каталожный номер:139197

Комплект:2

Примечание:068354

№ на схеме:2

Наименование:Circlip D45

Каталожный номер:024800

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bearing

Каталожный номер:026160

Комплект:1

Примечание:

№ на схеме:4

Наименование:Spacer 68x45x105

Каталожный номер:139011

Комплект:1

Примечание:

№ на схеме:5

Наименование:Needle cage

Каталожный номер:027956

Комплект:2

Примечание:

№ на схеме:6

Наименование:Gear Z29

Каталожный номер:138975

Комплект:1

Примечание:

№ на схеме:7

Наименование:Snap ring

Каталожный номер:025067

Комплект:2

Примечание:

№ на схеме:8

Наименование:Clutch plate lockring

Каталожный номер:135020

Комплект:2

Примечание:

№ на схеме:9

Наименование:Clutch discs/counterplates assy

Каталожный номер:149306

Комплект:2

Примечание:

№ на схеме:10

Наименование:Spacer 60x50x4

Каталожный номер:138986

Комплект:3

Примечание:

№ на схеме:11

Наименование:Circlip D50

Каталожный номер:025031

Комплект:2

Примечание:

№ на схеме:12

Наименование:Lock-spring cover

Каталожный номер:133912

Комплект:2

Примечание:

№ на схеме:13

Наименование:Spring

Каталожный номер:139351

Комплект:2

Примечание:

№ на схеме:14

Наименование:Clutch sleeve

Каталожный номер:138984

Комплект:2

Примечание:

№ на схеме:15

Наименование:Clutch piston

Каталожный номер:138983

Комплект:2

Примечание:

№ на схеме:16

Наименование:Seal ring

Каталожный номер:139199

Комплект:2

Примечание:

№ на схеме:17

Наименование:Seal ring D55

Каталожный номер:139198

Комплект:2

Примечание:

№ на схеме:18

Наименование:Inner shaft (assy)

Каталожный номер:068354

Комплект:1

Примечание:

№ на схеме:19

Наименование:Split pin D3x8

Каталожный номер:024321

Комплект:2

Примечание:

№ на схеме:20

Наименование:Rivet D6x5,84

Каталожный номер:023835

Комплект:4

Примечание:068354

№ на схеме:21

Наименование:Gear Z29 (fwd)

Каталожный номер:138974

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ball bearing

Каталожный номер:025811

Комплект:1

Примечание:

№ на схеме:23

Наименование:Circlip D50

Каталожный номер:024805

Комплект:1

Примечание:

№ на схеме:24

Наименование:Seal ring D50

Каталожный номер:142858

Комплект:4

Примечание:068354

№ на схеме:25

Наименование:Circlip D30

Каталожный номер:024785

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bearing

Каталожный номер:025735

Комплект:1

Примечание:

№ на схеме:27

Наименование:PTO transmission shaft

Каталожный номер:147389

Комплект:1

Примечание:
