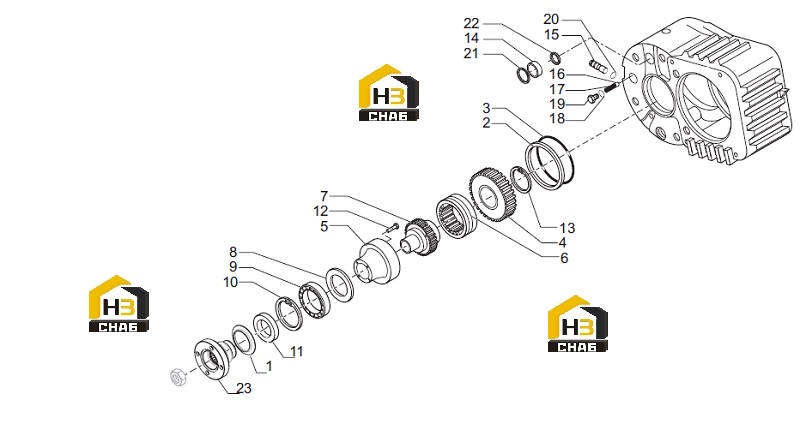

Фланец в сборе

← Держатель планетарный в сборе Тормоз (трансмиссия fls4.2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cap

Каталожный номер:835776

Комплект:1

Примечание:

№ на схеме:2

Наименование:Disk/washer

Каталожный номер:834941

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:831462

Комплект:1

Примечание:

№ на схеме:4

Наименование:Spur Gear

Каталожный номер:834938

Комплект:1

Примечание:

№ на схеме:5

Наименование:Protection

Каталожный номер:834344

Комплект:1

Примечание:

№ на схеме:6

Наименование:Coupling

Каталожный номер:834937

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sleeve

Каталожный номер:834939

Комплект:1

Примечание:

№ на схеме:8

Наименование:Disk/washer

Каталожный номер:834940

Комплект:1

Примечание:

№ на схеме:9

Наименование:Roller Bearing Cylinder

Каталожный номер:027714

Комплект:1

Примечание:

№ на схеме:10

Наименование:Circlip

Каталожный номер:022053

Комплект:1

Примечание:

№ на схеме:11

Наименование:Seal

Каталожный номер:830518

Комплект:1

Примечание:

№ на схеме:12

Наименование:Cylinder Head Screw

Каталожный номер:020610

Комплект:3

Примечание:

№ на схеме:13

Наименование:Circlip

Каталожный номер:021886

Комплект:1

Примечание:

№ на схеме:14

Наименование:Seal

Каталожный номер:834672

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pin

Каталожный номер:833268

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ball

Каталожный номер:022342

Комплект:1

Примечание:

№ на схеме:17

Наименование:Spring

Каталожный номер:832516

Комплект:1

Примечание:

№ на схеме:18

Наименование:Usit Ring

Каталожный номер:830190

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:020913

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:831454

Комплект:1

Примечание:

№ на схеме:21

Наименование:Circlip

Каталожный номер:024860

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:831510

Комплект:1

Примечание:

№ на схеме:23

Наименование:Flange

Каталожный номер:397982

Комплект:1

Примечание:
