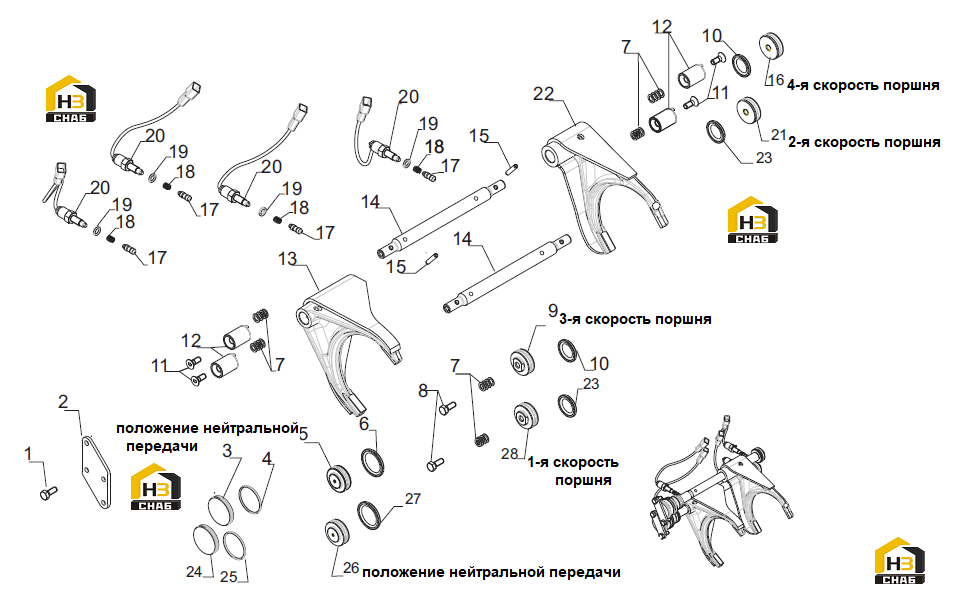

Переключение передач

← Тормозная система Клапан регулирующий распределителя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw M8x20

Каталожный номер:020778

Комплект:4

Примечание:

№ на схеме:2

Наименование:Plug locking

Каталожный номер:397641

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plug

Каталожный номер:397798

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:028502

Комплект:1

Примечание:

№ на схеме:5

Наименование:Neutral piston

Каталожный номер:397796

Комплект:1

Примечание:

№ на схеме:6

Наименование:Seal

Каталожный номер:644071

Комплект:1

Примечание:

№ на схеме:7

Наименование:Shim 1 mm.

Каталожный номер:397804

Комплект:6

Примечание:

№ на схеме:7

Наименование:Shim 0.5 mm.

Каталожный номер:397803

Комплект:6

Примечание:

№ на схеме:7

Наименование:Shim 0.3 mm.

Каталожный номер:397802

Комплект:6

Примечание:

№ на схеме:7

Наименование:Shim 0.1 mm.

Каталожный номер:397801

Комплект:6

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:397793

Комплект:2

Примечание:

№ на схеме:9

Наименование:Piston 3rd speed

Каталожный номер:398874

Комплект:1

Примечание:

№ на схеме:10

Наименование:Seal

Каталожный номер:644070

Комплект:2

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:020496

Комплект:4

Примечание:

№ на схеме:12

Наименование:Bushing

Каталожный номер:397792

Комплект:4

Примечание:

№ на схеме:13

Наименование:Fork

Каталожный номер:397627

Комплект:1

Примечание:

№ на схеме:14

Наименование:Shift rail

Каталожный номер:397791

Комплект:2

Примечание:

№ на схеме:15

Наименование:Pin

Каталожный номер:024463

Комплект:2

Примечание:

№ на схеме:16

Наименование:Piston 4th speed

Каталожный номер:397794

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pin

Каталожный номер:397800

Комплект:4

Примечание:

№ на схеме:18

Наименование:Spring

Каталожный номер:398859

Комплект:4

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:028230

Комплект:4

Примечание:

№ на схеме:20

Наименование:Switch

Каталожный номер:391223

Комплект:4

Примечание:

№ на схеме:21

Наименование:Piston 2nd speed

Каталожный номер:397795

Комплект:1

Примечание:

№ на схеме:22

Наименование:Control fork

Каталожный номер:398560

Комплект:1

Примечание:

№ на схеме:23

Наименование:Sea

Каталожный номер:395611

Комплект:2

Примечание:

№ на схеме:24

Наименование:Plug

Каталожный номер:397799

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:021809

Комплект:1

Примечание:

№ на схеме:26

Наименование:Piston neutral

Каталожный номер:397797

Комплект:1

Примечание:

№ на схеме:27

Наименование:Seal

Каталожный номер:395649

Комплект:1

Примечание:

№ на схеме:28

Наименование:Piston 1st speed

Каталожный номер:398875

Комплект:1

Примечание:
