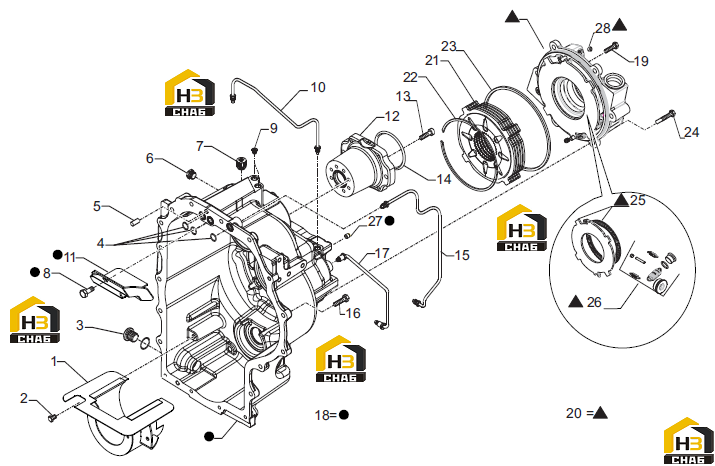

Корпус коробки передач (задний)

← Корпус коробки передач (передний) Вал ведущий и вал отбора мощности (ось а) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Protection

Каталожный номер:373938

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M10x20

Каталожный номер:020849

Комплект:2

Примечание:

№ на схеме:3

Наименование:Plug

Каталожный номер:125280

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:028560

Комплект:3

Примечание:

№ на схеме:5

Наименование:Pin 10x25

Каталожный номер:072259

Комплект:2

Примечание:

№ на схеме:6

Наименование:Plug

Каталожный номер:030745

Комплект:2

Примечание:

№ на схеме:7

Наименование:Breather

Каталожный номер:030368

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M10x16

Каталожный номер:020842

Комплект:1

Примечание:382136 (номер ремкомплекта)

№ на схеме:9

Наименование:Plug

Каталожный номер:021570

Комплект:2

Примечание:

№ на схеме:10

Наименование:Pipe (lubrication)

Каталожный номер:149447

Комплект:1

Примечание:

№ на схеме:11

Наименование:Oil shield

Каталожный номер:372388

Комплект:1

Примечание:382136 (номер ремкомплекта)

№ на схеме:12

Наименование:Flange

Каталожный номер:644203

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M10x25

Каталожный номер:021409

Комплект:7

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:028571

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pipe (4WD)

Каталожный номер:642317

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M10x35

Каталожный номер:020854

Комплект:13

Примечание:

№ на схеме:17

Наименование:Pipe (lubrication)

Каталожный номер:358298

Комплект:1

Примечание:

№ на схеме:18

Наименование:Rear half-housing kit

Каталожный номер:382136

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt M10x30

Каталожный номер:020852

Комплект:5

Примечание:

№ на схеме:20

Наименование:Manual parking brake Kit

Каталожный номер:064411

Комплект:1

Примечание:

№ на схеме:21

Наименование:Brake pack

Каталожный номер:644197

Комплект:1

Примечание:

№ на схеме:22

Наименование:Wave spring

Каталожный номер:635588

Комплект:5

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:028491

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M10x70

Каталожный номер:020867

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bearing kit

Каталожный номер:048874

Комплект:1

Примечание:064411 (номер ремкомплекта)

№ на схеме:26

Наименование:Spring kit

Каталожный номер:048873

Комплект:1

Примечание:064411 (номер ремкомплекта)

№ на схеме:27

Наименование:Grub screw

Каталожный номер:370704

Комплект:1

Примечание:382136 (номер ремкомплекта)

№ на схеме:28

Наименование:Rivet

Каталожный номер:023836

Комплект:2

Примечание:064411 (номер ремкомплекта)
