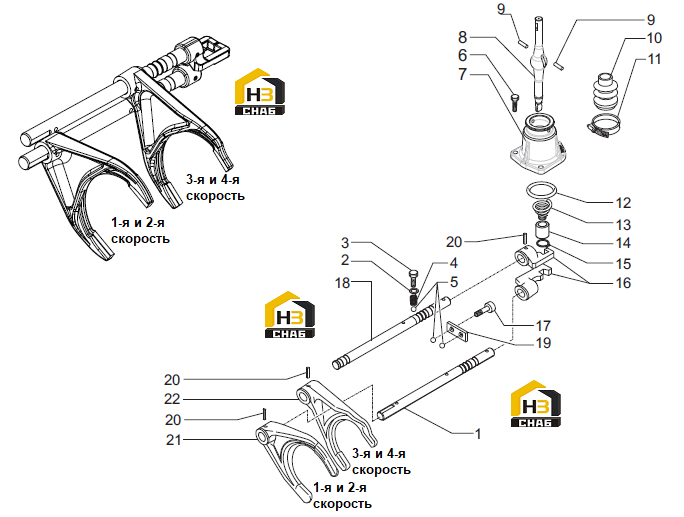

Переключение передач

← Тормозная система Клапан регулирующий распределителя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Control pin 1st/2nd speed

Каталожный номер:384375

Комплект:2

Примечание:

№ на схеме:2

Наименование:Washer 12x20x1.5

Каталожный номер:023288

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bolt M12x1.75x16

Каталожный номер:138003

Комплект:2

Примечание:

№ на схеме:4

Наименование:Spring

Каталожный номер:071352

Комплект:2

Примечание:

№ на схеме:5

Наименование:Ball D10

Каталожный номер:028270

Комплект:4

Примечание:

№ на схеме:6

Наименование:Bolt M8x25

Каталожный номер:021393

Комплект:3

Примечание:

№ на схеме:7

Наименование:Cover

Каталожный номер:384373

Комплект:1

Примечание:

№ на схеме:8

Наименование:Control lever

Каталожный номер:384374

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pin D6x14

Каталожный номер:117385

Комплект:2

Примечание:

№ на схеме:10

Наименование:Boot

Каталожный номер:117330

Комплект:1

Примечание:

№ на схеме:11

Наименование:Clamp

Каталожный номер:130404

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:028205

Комплект:1

Примечание:

№ на схеме:13

Наименование:Spring

Каталожный номер:138308

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bush

Каталожный номер:138309

Комплект:1

Примечание:

№ на схеме:15

Наименование:Circlip D17

Каталожный номер:024772

Комплект:1

Примечание:

№ на схеме:16

Наименование:Shifter

Каталожный номер:384377

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M10x20

Каталожный номер:021407

Комплект:2

Примечание:

№ на схеме:18

Наименование:Control pin 3rd/4th speed

Каталожный номер:384376

Комплект:1

Примечание:Старый номер 394436

№ на схеме:19

Наименование:Plate

Каталожный номер:130306

Комплект:1

Примечание:

№ на схеме:20

Наименование:Split pin 6x30

Каталожный номер:024444

Комплект:4

Примечание:

№ на схеме:21

Наименование:Control fork

Каталожный номер:130305

Комплект:1

Примечание:

№ на схеме:22

Наименование:Control fork

Каталожный номер:130304

Комплект:1

Примечание:
