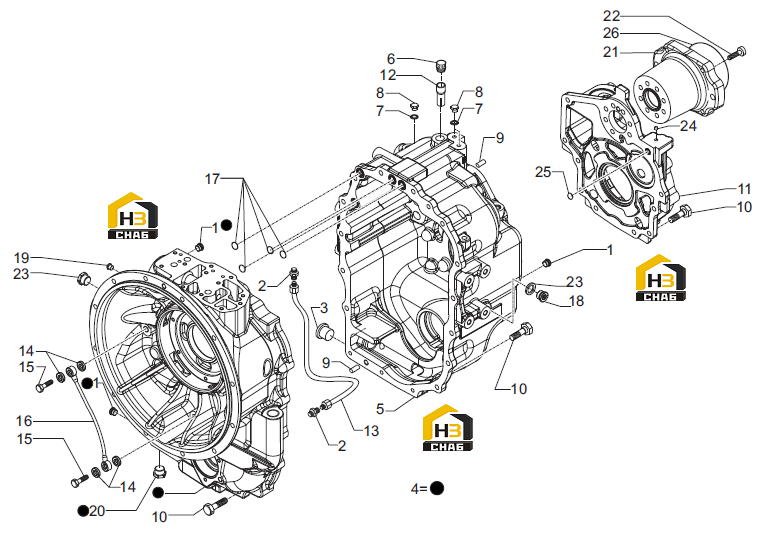

Корпус коробки передач

← Фильтры масляные Вал ведущий и вал отбора мощности (ось а) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plug

Каталожный номер:021570

Комплект:3

Примечание:381415 (номер ремкомплекта)

№ на схеме:2

Наименование:Connection

Каталожный номер:131364

Комплект:2

Примечание:

№ на схеме:3

Наименование:Oil plug M30x2

Каталожный номер:125280

Комплект:1

Примечание:

№ на схеме:4

Наименование:Front housing

Каталожный номер:381707

Комплект:1

Примечание:

№ на схеме:5

Наименование:Rear housing

Каталожный номер:644006

Комплект:1

Примечание:

№ на схеме:6

Наименование:Breather

Каталожный номер:030368

Комплект:1

Примечание:

№ на схеме:7

Наименование:Copper washer 10x14x1.5

Каталожный номер:023260

Комплект:3

Примечание:

№ на схеме:8

Наименование:Plug

Каталожный номер:021322

Комплект:3

Примечание:

№ на схеме:9

Наименование:Pin D10x25

Каталожный номер:072259

Комплект:3

Примечание:

№ на схеме:10

Наименование:Bolt M10x30

Каталожный номер:020852

Комплект:23

Примечание:

№ на схеме:11

Наименование:Cover

Каталожный номер:370584

Комплект:1

Примечание:

№ на схеме:12

Наименование:Breather pipe

Каталожный номер:139278

Комплект:1

Примечание:

№ на схеме:13

Наименование:Oil pipe

Каталожный номер:130393

Комплект:1

Примечание:

№ на схеме:14

Наименование:Copper gasket

Каталожный номер:023272

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bolt M14x1,5

Каталожный номер:130663

Комплект:2

Примечание:

№ на схеме:16

Наименование:Lubrication pipe

Каталожный номер:132634

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:028560

Комплект:4

Примечание:

№ на схеме:18

Наименование:Plug M20x1,5

Каталожный номер:394427

Комплект:1

Примечание:

№ на схеме:19

Наименование:Plug M14x1.5

Каталожный номер:021557

Комплект:1

Примечание:381415 (номер ремкомплекта)

№ на схеме:20

Наименование:Plug

Каталожный номер:021582

Комплект:1

Примечание:381415 (номер ремкомплекта)

№ на схеме:21

Наименование:PTO Flange

Каталожный номер:644203

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M10x45

Каталожный номер:021431

Комплект:7

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:023270

Комплект:1

Примечание:

№ на схеме:24

Наименование:Rivet D7

Каталожный номер:023834

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:028140

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:028571

Комплект:1

Примечание:
