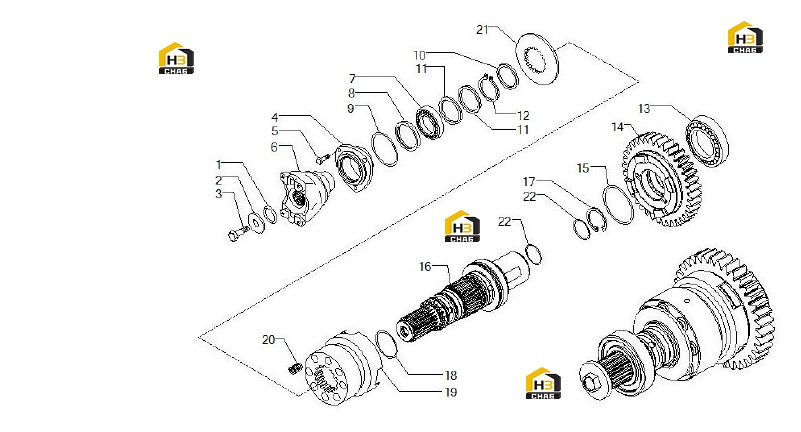

Вал выходной (ось e)

← Вал вторичный (ось c) (часть 2) Комплектующие тормозной системы →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O.ring

Каталожный номер:28121

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER 12.5X44X5

Каталожный номер:123921

Комплект:1

Примечание:

№ на схеме:3

Наименование:SELF-LOCKING SCREW M12X1.25X25 10.9

Каталожный номер:123918

Комплект:1

Примечание:

№ на схеме:4

Наименование:COVER ANT. 4WD (11112)

Каталожный номер:131159

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M8x22

Каталожный номер:20780

Комплект:3

Примечание:

№ на схеме:6

Наименование:PM FLANGE END YOKE 1410

Каталожный номер:644592

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bearing

Каталожный номер:25808

Комплект:1

Примечание:

№ на схеме:8

Наименование:Seal ring 50x65x8

Каталожный номер:25484

Комплект:1

Примечание:

№ на схеме:9

Наименование:O.ring

Каталожный номер:28613

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM 55X45.5X2

Каталожный номер:125831

Комплект:1

Примечание:

№ на схеме:11

Наименование:ROTARY SEAL RING D45.13

Каталожный номер:139197

Комплект:2

Примечание:

№ на схеме:12

Наименование:Snap ring

Каталожный номер:24799

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bearing

Каталожный номер:25829

Комплект:1

Примечание:

№ на схеме:14

Наименование:GEAR Z36 M3.5 4WD

Каталожный номер:139799

Комплект:1

Примечание:

№ на схеме:15

Наименование:O.ring

Каталожный номер:33027

Комплект:1

Примечание:

№ на схеме:16

Наименование:OUTPUT SHAFT 4WD

Каталожный номер:138972

Комплект:1

Примечание:

№ на схеме:17

Наименование:CIRCLIP DIN 472

Каталожный номер:24866

Комплект:1

Примечание:

№ на схеме:18

Наименование:O.ring

Каталожный номер:28141

Комплект:1

Примечание:

№ на схеме:19

Наименование:SLEEVE EASY-SH. (13047)

Каталожный номер:138981

Комплект:1

Примечание:

№ на схеме:20

Наименование:COMPRESSION SPRING 2.5-15-41.2

Каталожный номер:125209

Комплект:9

Примечание:

№ на схеме:21

Наименование:SPACER 86X46X4

Каталожный номер:138982

Комплект:1

Примечание:

№ на схеме:22

Наименование:O.ring

Каталожный номер:28600

Комплект:2

Примечание:
