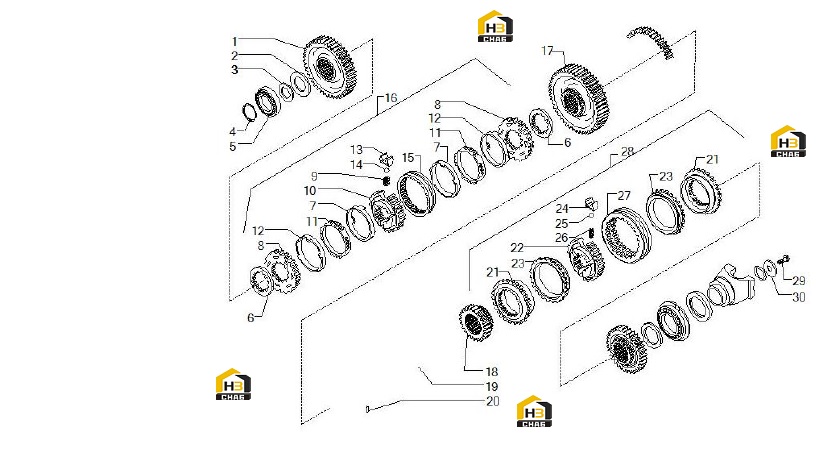

Вал вторичный (ось c) (часть 1)

← Вал обратный (ось d) и первичный вал (ось b) Вал вторичный (ось c) (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GEAR Z44 M3.5 2 V.

Каталожный номер:145134

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER 40.1X60X4

Каталожный номер:139010

Комплект:1

Примечание:

№ на схеме:4

Наименование:Lockring

Каталожный номер:25053

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bearing

Каталожный номер:27554

Комплект:1

Примечание:

№ на схеме:6

Наименование:SPACER 83X66X3.15

Каталожный номер:132867

Комплект:2

Примечание:

№ на схеме:7

Наименование:Tapered friction ring

Каталожный номер:46308

Комплект:2

Примечание:

№ на схеме:8

Наименование:Synchronizing ring

Каталожный номер:46305

Комплект:2

Примечание:

№ на схеме:9

Наименование:Spring

Каталожный номер:46303

Комплект:3

Примечание:

№ на схеме:10

Наименование:Hub

Каталожный номер:46304

Комплект:1

Примечание:

№ на схеме:11

Наименование:Sintered ring

Каталожный номер:46306

Комплект:2

Примечание:

№ на схеме:12

Наименование:Steel ring

Каталожный номер:46307

Комплект:2

Примечание:

№ на схеме:13

Наименование:Spring plate

Каталожный номер:46302

Комплект:3

Примечание:

№ на схеме:14

Наименование:Ball

Каталожный номер:46301

Комплект:3

Примечание:

№ на схеме:15

Наименование:Sleeve

Каталожный номер:46300

Комплект:1

Примечание:

№ на схеме:16

Наименование:SYNCHRONIZER ASSEMBLY D90 BICONO

Каталожный номер:132637

Комплект:1

Примечание:

№ на схеме:17

Наименование:GEAR Z50 M3.5 1 V.

Каталожный номер:145133

Комплект:1

Примечание:

№ на схеме:18

Наименование:GEAR Z23 M3.5 4 V.

Каталожный номер:138970

Комплект:1

Примечание:

№ на схеме:19

Наименование:SECONDARY SHAFT

Каталожный номер:644200

Комплект:1

Примечание:

№ на схеме:20

Наименование:Split pin D3x8

Каталожный номер:24321

Комплект:1

Примечание:

№ на схеме:28

Наименование:SYNCHRONIZER ASSEMBLY D90 TLB1

Каталожный номер:138548

Комплект:1

Примечание:

№ на схеме:29

Наименование:SELF-LOCKING SCREW M12X1.25X25 10.9

Каталожный номер:123918

Комплект:1

Примечание:

№ на схеме:30

Наименование:WASHER 12.5X52X5

Каталожный номер:129924

Комплект:1

Примечание:
