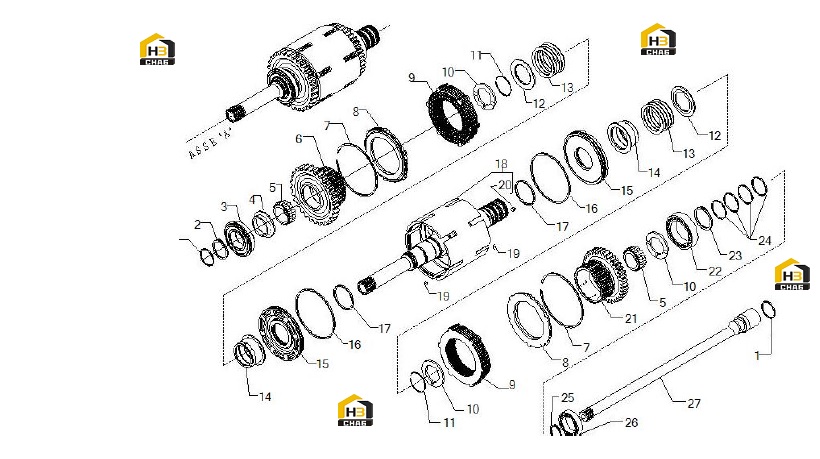

Вал входной и вал отбора мощности (ось а)

← Комплектующие корпуса коробки передач Вал обратный (ось d) и первичный вал (ось b) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ROTARY SEAL RING D45.13

Каталожный номер:139197

Комплект:2

Примечание:

№ на схеме:2

Наименование:Snap ring

Каталожный номер:24800

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bearing

Каталожный номер:26160

Комплект:1

Примечание:

№ на схеме:4

Наименование:WASHER 45X68X10.5

Каталожный номер:139011

Комплект:1

Примечание:

№ на схеме:5

Наименование:Needle bearing bush

Каталожный номер:27956

Комплект:2

Примечание:

№ на схеме:6

Наименование:GEAR Z35 M3.5

Каталожный номер:138973

Комплект:1

Примечание:

№ на схеме:7

Наименование:Lockring

Каталожный номер:25067

Комплект:2

Примечание:

№ на схеме:8

Наименование:BACKING PLATE

Каталожный номер:135020

Комплект:2

Примечание:

№ на схеме:9

Наименование:CLUTCH PACK FWD/RVS

Каталожный номер:149306

Комплект:2

Примечание:

№ на схеме:10

Наименование:WASHER 50.1X68X4

Каталожный номер:138986

Комплект:3

Примечание:

№ на схеме:11

Наименование:Lockring

Каталожный номер:25031

Комплект:2

Примечание:

№ на схеме:12

Наименование:SPRING LOCK

Каталожный номер:133912

Комплект:2

Примечание:

№ на схеме:13

Наименование:COMPRESSION SPRING 7-78-85.5

Каталожный номер:139351

Комплект:2

Примечание:

№ на схеме:14

Наименование:CLUTCH SLEEVE

Каталожный номер:138984

Комплект:2

Примечание:

№ на схеме:15

Наименование:CLUTCH PISTON

Каталожный номер:138983

Комплект:2

Примечание:

№ на схеме:16

Наименование:AXIAL SEAL RING D138+OR

Каталожный номер:139199

Комплект:2

Примечание:

№ на схеме:17

Наименование:AXIAL SEAL RING D55+OR

Каталожный номер:139198

Комплект:2

Примечание:

№ на схеме:18

Наименование:SHAFT KIT 147454 + RIVETT

Каталожный номер:68354

Комплект:1

Примечание:

№ на схеме:19

Наименование:Split pin D3x8

Каталожный номер:24321

Комплект:2

Примечание:

№ на схеме:20

Наименование:Rivet

Каталожный номер:23835

Комплект:4

Примечание:

№ на схеме:21

Наименование:GEAR Z29 M3.5

Каталожный номер:138974

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bearing

Каталожный номер:25811

Комплект:1

Примечание:

№ на схеме:23

Наименование:Snap ring

Каталожный номер:24805

Комплект:1

Примечание:

№ на схеме:24

Наименование:ROTARY SEAL RING D50

Каталожный номер:142858

Комплект:4

Примечание:

№ на схеме:25

Наименование:CIRCLIP DIN 471 30

Каталожный номер:24785

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bearing

Каталожный номер:25735

Комплект:1

Примечание:

№ на схеме:27

Наименование:PTO SHAFT L639

Каталожный номер:644199

Комплект:1

Примечание:
