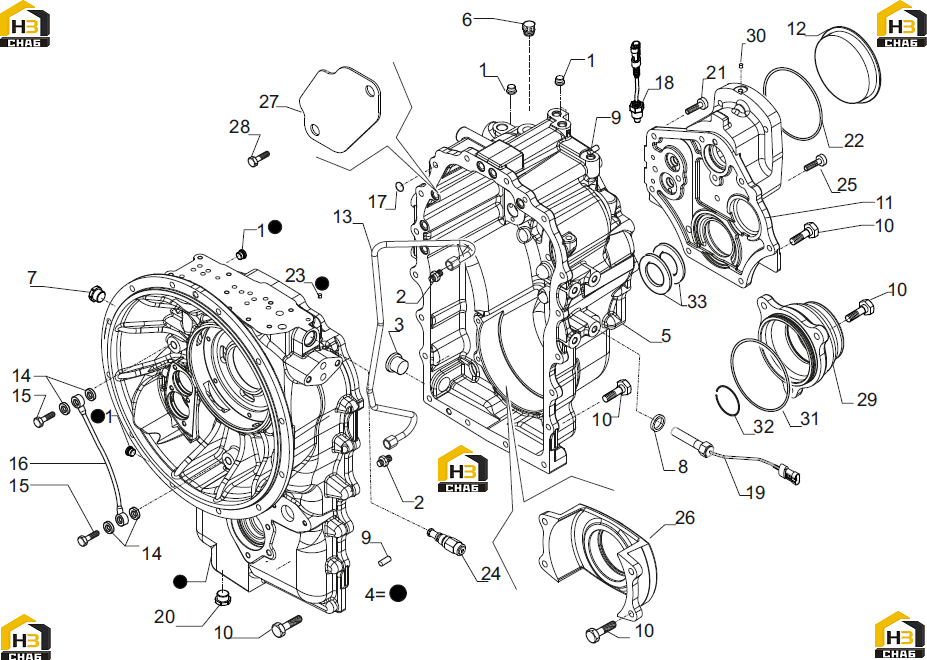

Корпус коробки передач

← Фильтры масляные Вал ведущий и вал отбора мощности (ось а) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plug

Каталожный номер:21570

Комплект:3

Примечание:380332 (запчасть входит в корпус КПП)

№ на схеме:2

Наименование:Connection

Каталожный номер:131364

Комплект:2

Примечание:

№ на схеме:3

Наименование:Oil plug M30x2

Каталожный номер:125280

Комплект:1

Примечание:

№ на схеме:4

Наименование:Front housing kit

Каталожный номер:380332

Комплект:1

Примечание:

№ на схеме:5

Наименование:Rear housing

Каталожный номер:391151

Комплект:1

Примечание:

№ на схеме:6

Наименование:Breather

Каталожный номер:30368

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plug

Каталожный номер:30745

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:23280

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pin D10x25

Каталожный номер:72259

Комплект:3

Примечание:

№ на схеме:10

Наименование:Bolt M10x30

Каталожный номер:20852

Комплект:29

Примечание:

№ на схеме:11

Наименование:Cover

Каталожный номер:391973

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plug D127,5

Каталожный номер:145717

Комплект:1

Примечание:

№ на схеме:13

Наименование:Oil pipe

Каталожный номер:374981

Комплект:1

Примечание:

№ на схеме:14

Наименование:Copper gasket

Каталожный номер:23272

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bolt M14x1,5

Каталожный номер:130663

Комплект:2

Примечание:

№ на схеме:16

Наименование:Lubrication pipe

Каталожный номер:132634

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:28110

Комплект:6

Примечание:

№ на схеме:18

Наименование:Sensor

Каталожный номер:635446

Комплект:1

Примечание:

№ на схеме:19

Наименование:Speed senso

Каталожный номер:191493

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plug

Каталожный номер:138386

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M10x45

Каталожный номер:21431

Комплект:3

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:28571

Комплект:1

Примечание:

№ на схеме:23

Наименование:Rivet D7

Каталожный номер:23834

Комплект:2

Примечание:380332 (запчасть входит в корпус КПП)

№ на схеме:24

Наименование:Valve

Каталожный номер:391118

Комплект:1

Примечание:

№ на схеме:25

Наименование:Screw M10x45

Каталожный номер:20858

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bearing support

Каталожный номер:381144

Комплект:1

Примечание:

№ на схеме:27

Наименование:Cover

Каталожный номер:374867

Комплект:1

Примечание:

№ на схеме:28

Наименование:Screw M10x16

Каталожный номер:20842

Комплект:2

Примечание:

№ на схеме:29

Наименование:Cover

Каталожный номер:374424

Комплект:1

Примечание:

№ на схеме:30

Наименование:Plug

Каталожный номер:30773

Комплект:1

Примечание:

№ на схеме:31

Наименование:O-ring

Каталожный номер:28499

Комплект:1

Примечание:

№ на схеме:32

Наименование:Circlip

Каталожный номер:24921

Комплект:1

Примечание:

№ на схеме:33

Наименование:Shim 0.3 mm.

Каталожный номер:144063

Комплект:1

Примечание:

№ на схеме:33

Наименование:Shim 0.1 mm.

Каталожный номер:144062

Комплект:1

Примечание:
