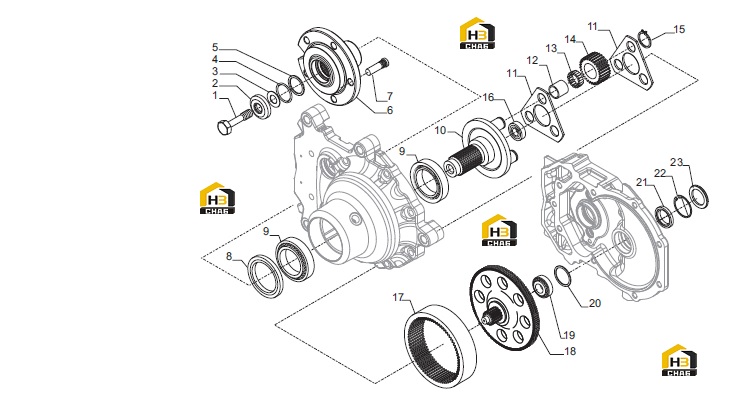

Ступица колеса и планетарный держатель

← Вал входной Система тормозная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M16X88

Каталожный номер:132347

Комплект:1

Примечание:

№ на схеме:2

Наименование:Thrust washer

Каталожный номер:144933

Комплект:1

Примечание:

№ на схеме:3

Наименование:Shim 0.5 mm

Каталожный номер:144223

Комплект:-

Примечание:

№ на схеме:3

Наименование:Shim 0.3 mm

Каталожный номер:144222

Комплект:-

Примечание:

№ на схеме:3

Наименование:Shim 0.1 mm

Каталожный номер:144221

Комплект:-

Примечание:

№ на схеме:3

Наименование:Shim 0.05 mm

Каталожный номер:144220

Комплект:-

Примечание:

№ на схеме:4

Наименование:O.ring

Каталожный номер:028130

Комплект:1

Примечание:

№ на схеме:5

Наименование:Thrust washer

Каталожный номер:144219

Комплект:1

Примечание:

№ на схеме:6

Наименование:Wheel hub

Каталожный номер:643333

Комплект:1

Примечание:

№ на схеме:7

Наименование:Stud bolt M14X1.5X48

Каталожный номер:129707

Комплект:5

Примечание:

№ на схеме:8

Наименование:Seal ring

Каталожный номер:144936

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bearing

Каталожный номер:027257

Комплект:2

Примечание:

№ на схеме:10

Наименование:Planetary carrier

Каталожный номер:147701

Комплект:1

Примечание:

№ на схеме:11

Наименование:Thrust washer

Каталожный номер:147699

Комплект:2

Примечание:

№ на схеме:12

Наименование:Ring

Каталожный номер:027970

Комплект:3

Примечание:

№ на схеме:13

Наименование:Needle bearings

Каталожный номер:028063

Комплект:3

Примечание:

№ на схеме:14

Наименование:Gear.Z29

Каталожный номер:147700

Комплект:3

Примечание:

№ на схеме:15

Наименование:Snap ring D 25

Каталожный номер:024780

Комплект:3

Примечание:

№ на схеме:16

Наименование:Bearing

Каталожный номер:027299

Комплект:1

Примечание:

№ на схеме:17

Наименование:Crown gear Z73

Каталожный номер:147282

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pinion Z14

Каталожный номер:150016

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bearing

Каталожный номер:027245

Комплект:1

Примечание:

№ на схеме:20

Наименование:Shim 0.30 mm

Каталожный номер:132815

Комплект:-

Примечание:

№ на схеме:20

Наименование:Shim 0.10 mm

Каталожный номер:132814

Комплект:-

Примечание:

№ на схеме:20

Наименование:Shim 0.075 mm

Каталожный номер:642020

Комплект:-

Примечание:

№ на схеме:20

Наименование:Shim 0.050 mm

Каталожный номер:132813

Комплект:-

Примечание:

№ на схеме:21

Наименование:Spacer 48X35X8

Каталожный номер:149847

Комплект:1

Примечание:

№ на схеме:22

Наименование:Snap ring

Каталожный номер:025535

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plug D48x4

Каталожный номер:641827

Комплект:1

Примечание:
