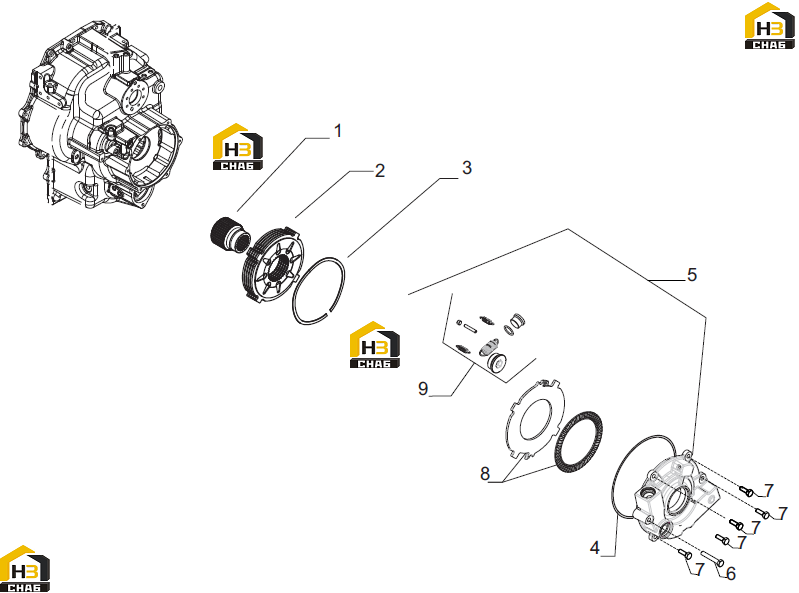

Тормозная система

← Вал выходной (ось е) (часть ii) Клапан регулирующий распределителя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bushing

Каталожный номер:370620

Комплект:1

Примечание:

№ на схеме:2

Наименование:Brake pack

Каталожный номер:644197

Комплект:1

Примечание:

№ на схеме:3

Наименование:Spacer

Каталожный номер:635588

Комплект:5

Примечание:

№ на схеме:4

Наименование:O-Ring

Каталожный номер:028491

Комплект:1

Примечание:

№ на схеме:5

Наименование:Brake

Каталожный номер:384535

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M10x65

Каталожный номер:020468

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M10x30

Каталожный номер:020852

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bearing kit

Каталожный номер:048874

Комплект:1

Примечание:384535 (входит в комплект тормозов)

№ на схеме:9

Наименование:Spring kit

Каталожный номер:048873

Комплект:1

Примечание:384535 (входит в комплект тормозов)
