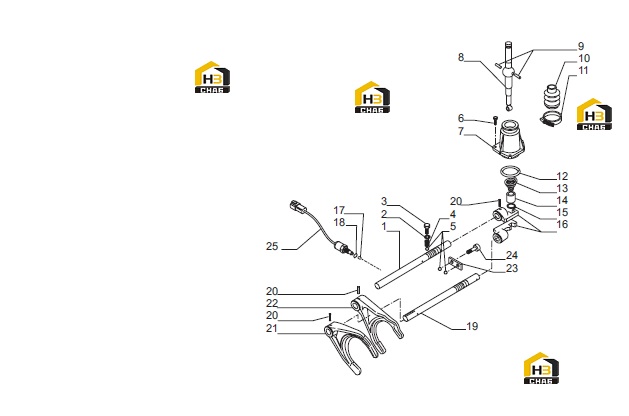

Переключение передач

← Вал выходной (ось e) Клапан регулирующий →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rod 3 aa /4 vel.

Каталожный номер:138118

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer 12x20x1.5

Каталожный номер:023288

Комплект:3

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:138003

Комплект:3

Примечание:

№ на схеме:4

Наименование:Spring

Каталожный номер:071352

Комплект:2

Примечание:

№ на схеме:5

Наименование:Ball D10

Каталожный номер:028270

Комплект:4

Примечание:

№ на схеме:6

Наименование:Bolt M8x25

Каталожный номер:021393

Комплект:3

Примечание:

№ на схеме:7

Наименование:Cover

Каталожный номер:130299

Комплект:1

Примечание:

№ на схеме:8

Наименование:Control lever

Каталожный номер:138549

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pin D6x14

Каталожный номер:117385

Комплект:2

Примечание:

№ на схеме:10

Наименование:Boot

Каталожный номер:117330

Комплект:1

Примечание:

№ на схеме:11

Наименование:Clamp

Каталожный номер:130404

Комплект:1

Примечание:

№ на схеме:12

Наименование:O.ring

Каталожный номер:028205

Комплект:1

Примечание:

№ на схеме:13

Наименование:Spring

Каталожный номер:138308

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bush

Каталожный номер:138309

Комплект:1

Примечание:

№ на схеме:15

Наименование:Snap ring D17

Каталожный номер:024772

Комплект:1

Примечание:

№ на схеме:16

Наименование:Shifter

Каталожный номер:130303

Комплект:2

Примечание:

№ на схеме:17

Наименование:Pin D.6,75

Каталожный номер:148368

Комплект:1

Примечание:

№ на схеме:18

Наименование:O.ring

Каталожный номер:028230

Комплект:1

Примечание:

№ на схеме:19

Наименование:Rod 1 aa /2 vel.

Каталожный номер:132865

Комплект:1

Примечание:

№ на схеме:20

Наименование:Spli pin 6x30

Каталожный номер:024444

Комплект:4

Примечание:

№ на схеме:21

Наименование:Drive fork 1 aa /2

Каталожный номер:130305

Комплект:1

Примечание:

№ на схеме:22

Наименование:Drive fork 3 aa /4

Каталожный номер:130304

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plate

Каталожный номер:130306

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M10x20

Каталожный номер:021407

Комплект:2

Примечание:

№ на схеме:25

Наименование:Switch

Каталожный номер:148863

Комплект:1

Примечание:
