Клапана с трубками

← Вал выходной Ремкомплекты кпп 358744 →

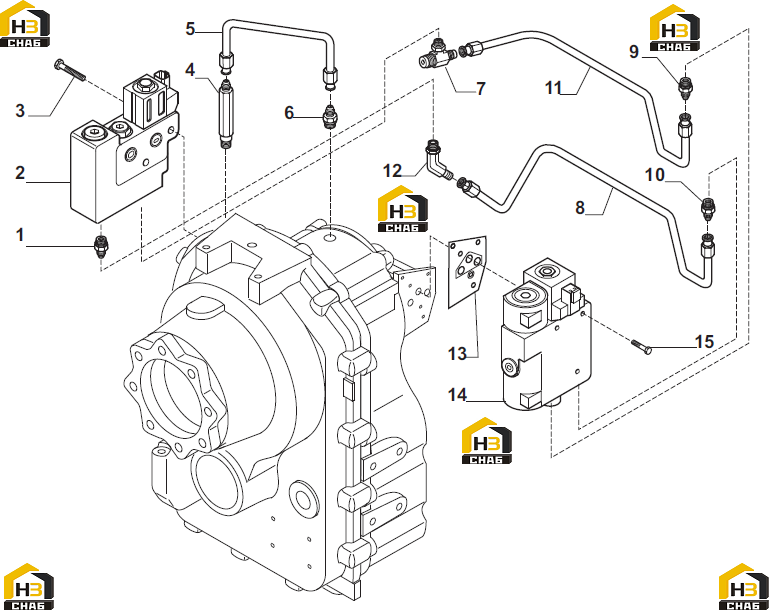

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connection

Каталожный номер:145253

Комплект:1

Примечание:

№ на схеме:2

Наименование:Brakes valve

Каталожный номер:142242

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M10x65

Каталожный номер:020865

Комплект:2

Примечание:

№ на схеме:4

Наименование:Connection

Каталожный номер:145259

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pipe

Каталожный номер:145255

Комплект:1

Примечание:

№ на схеме:6

Наименование:Connection

Каталожный номер:131364

Комплект:1

Примечание:

№ на схеме:7

Наименование:T-Connection

Каталожный номер:146357

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pipe

Каталожный номер:145258

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connection

Каталожный номер:145256

Комплект:1

Примечание:

№ на схеме:10

Наименование:Connection

Каталожный номер:122997

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pipe

Каталожный номер:145257

Комплект:1

Примечание:

№ на схеме:12

Наименование:Connection 45

Каталожный номер:123013

Комплект:1

Примечание:

№ на схеме:13

Наименование:Gasket

Каталожный номер:145452

Комплект:1

Примечание:

№ на схеме:14

Наименование:Clutch valve

Каталожный номер:142241

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M6x60

Каталожный номер:020765

Комплект:3

Примечание:
