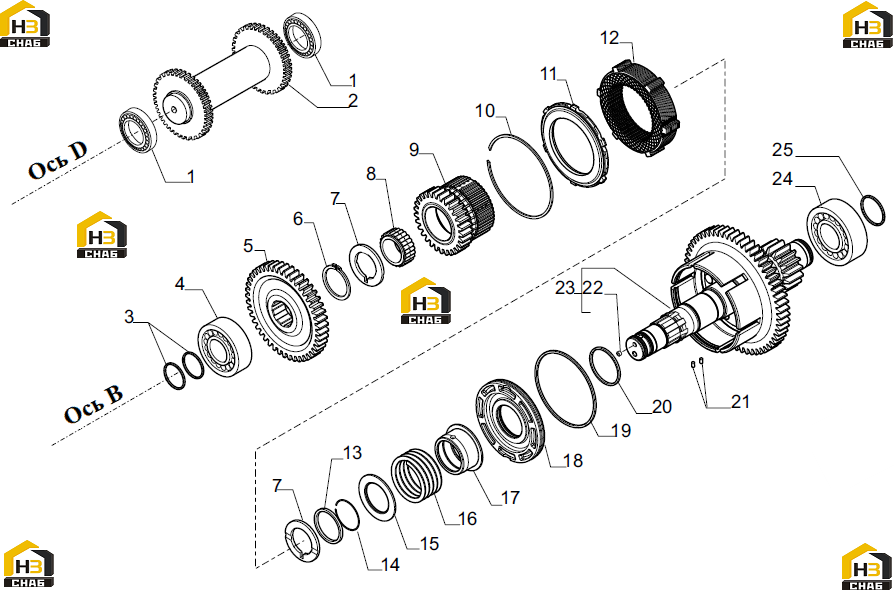

Вал заднего хода (ось d) и вал ведущий (ось b)

← Вал ведущий и вал отбора мощности (ось а) Вал промежуточный (ось c) (часть i) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bearing

Каталожный номер:025808

Комплект:2

Примечание:

№ на схеме:2

Наименование:Reverse shaft Z=27

Каталожный номер:137646

Комплект:1

Примечание:

№ на схеме:3

Наименование:Seal ring D40

Каталожный номер:148565

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bearing

Каталожный номер:025859

Комплект:1

Примечание:

№ на схеме:5

Наименование:Gear Z=45

Каталожный номер:133174

Комплект:1

Примечание:

№ на схеме:6

Наименование:Snap ring D50

Каталожный номер:024805

Комплект:1

Примечание:

№ на схеме:7

Наименование:Thrust washer 60x50x4

Каталожный номер:138986

Комплект:2

Примечание:

№ на схеме:8

Наименование:Needle bearing bush

Каталожный номер:027956

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gear Z28

Каталожный номер:148635

Комплект:1

Примечание:

№ на схеме:10

Наименование:Lockring

Каталожный номер:025067

Комплект:1

Примечание:

№ на схеме:11

Наименование:Clutch plate lockring

Каталожный номер:135020

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clutch kit (2nd - 3rd)

Каталожный номер:149303

Комплект:1

Примечание:

№ на схеме:13

Наименование:Thrust washer

Каталожный номер:148636

Комплект:1

Примечание:

№ на схеме:14

Наименование:Lockring

Каталожный номер:025031

Комплект:1

Примечание:

№ на схеме:15

Наименование:Lock-spring cover

Каталожный номер:133912

Комплект:1

Примечание:

№ на схеме:16

Наименование:Spring

Каталожный номер:139351

Комплект:1

Примечание:

№ на схеме:17

Наименование:Clutch sleeve

Каталожный номер:138984

Комплект:1

Примечание:

№ на схеме:18

Наименование:Clutch piston

Каталожный номер:138983

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring + Seal ring

Каталожный номер:139199

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-ring + Seal ring

Каталожный номер:139198

Комплект:1

Примечание:

№ на схеме:21

Наименование:Split pin D3x8

Каталожный номер:024321

Комплект:2

Примечание:

№ на схеме:22

Наименование:Заклепка D7

Каталожный номер:023834

Комплект:1

Примечание:148670 (входит в комплект вала)

№ на схеме:23

Наименование:Вал Z=58/17(assy)

Каталожный номер:148670

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bearing

Каталожный номер:025860

Комплект:1

Примечание:

№ на схеме:25

Наименование:Seal ring D45

Каталожный номер:139197

Комплект:1

Примечание:
