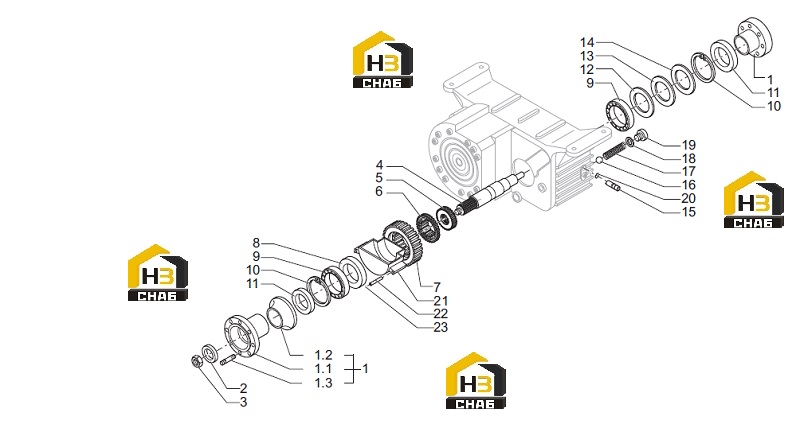

Фланец в сборе

← Держатель планетарный в сборе Тормоз в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Flange Assy

Каталожный номер:856794

Комплект:2

Примечание:2808215

№ на схеме:1.1

Наименование:Flange

Каталожный номер:334134

Комплект:1

Примечание:2808214 (856794)

№ на схеме:1.2

Наименование:Cap

Каталожный номер:835776

Комплект:1

Примечание:4921212 (856794)

№ на схеме:1.3

Наименование:Stud

Каталожный номер:020294

Комплект:8

Примечание:0062144 (856794)

№ на схеме:2

Наименование:Disk/Washer

Каталожный номер:834329

Комплект:2

Примечание:2808893

№ на схеме:3

Наименование:Screw

Каталожный номер:021188

Комплект:2

Примечание:0012969

№ на схеме:4

Наименование:Shaft

Каталожный номер:834322

Комплект:1

Примечание:2808879

№ на схеме:5

Наименование:Bushing

Каталожный номер:834320

Комплект:1

Примечание:2808875

№ на схеме:6

Наименование:Coupling

Каталожный номер:834323

Комплект:1

Примечание:2808881

№ на схеме:7

Наименование:Spur Gear Assy

Каталожный номер:863745

Комплект:1

Примечание:2808877

№ на схеме:8

Наименование:Shim Ring

Каталожный номер:834321

Комплект:1

Примечание:2808876

№ на схеме:9

Наименование:Roller Bearing

Каталожный номер:027309

Комплект:2

Примечание:0011446

№ на схеме:10

Наименование:Circlip

Каталожный номер:024935

Комплект:2

Примечание:0012532

№ на схеме:11

Наименование:Lip Seal

Каталожный номер:830518

Комплект:2

Примечание:2168639

№ на схеме:12

Наименование:Disk/Washer

Каталожный номер:834421

Комплект:1

Примечание:2809346

№ на схеме:13

Наименование:Disk/Washer

Каталожный номер:834420

Комплект:2

Примечание:2809345

№ на схеме:14

Наименование:Disk/Washer

Каталожный номер:834419

Комплект:2

Примечание:2809344

№ на схеме:15

Наименование:Pin

Каталожный номер:866298

Комплект:1

Примечание:2814923

№ на схеме:16

Наименование:Ball

Каталожный номер:022342

Комплект:1

Примечание:0011133

№ на схеме:17

Наименование:Pressure Spring

Каталожный номер:023231

Комплект:1

Примечание:2928715

№ на схеме:18

Наименование:Usit Ring

Каталожный номер:830190

Комплект:1

Примечание:0044272

№ на схеме:19

Наименование:Screw

Каталожный номер:020913

Комплект:1

Примечание:0012949

№ на схеме:20

Наименование:O-Ring

Каталожный номер:831454

Комплект:1

Примечание:2900481

№ на схеме:21

Наименование:Oil pan

Каталожный номер:834850

Комплект:1

Примечание:2814992

№ на схеме:22

Наименование:Pin

Каталожный номер:834443

Комплект:1

Примечание:2809479

№ на схеме:23

Наименование:Usit Ring

Каталожный номер:830997

Комплект:1

Примечание:2809426
