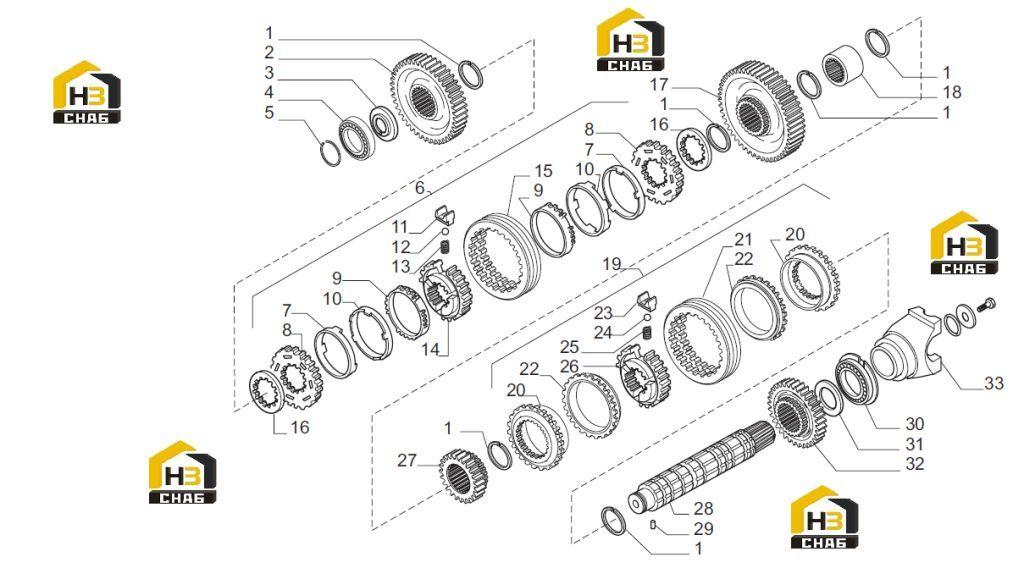

Вал вторичный (ось с) (часть 1)

← Вал обратный (ось d) и вал первичный (ось в) Вал вторичный (ось с) (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Snap ring

Каталожный номер:025039

Комплект:6

Примечание:

№ на схеме:2

Наименование:Gear Z=43

Каталожный номер:131137

Комплект:1

Примечание:

№ на схеме:3

Наименование:Thrust washer 64x40x6

Каталожный номер:131141

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bearing

Каталожный номер:027554

Комплект:1

Примечание:

№ на схеме:5

Наименование:Lockring

Каталожный номер:025053

Комплект:1

Примечание:

№ на схеме:6

Наименование:Synchronizing kit

Каталожный номер:132637

Комплект:1

Примечание:132637

№ на схеме:7

Наименование:Friction cone

Каталожный номер:046308

Комплект:2

Примечание:132637

№ на схеме:8

Наименование:Clutch ring

Каталожный номер:046305

Комплект:2

Примечание:132637

№ на схеме:9

Наименование:Outward friction cone

Каталожный номер:046306

Комплект:2

Примечание:132637

№ на схеме:10

Наименование:Biconical ring

Каталожный номер:046307

Комплект:2

Примечание:132637

№ на схеме:11

Наименование:Synchro boss

Каталожный номер:046302

Комплект:3

Примечание:132637

№ на схеме:12

Наименование:Ball

Каталожный номер:046301

Комплект:3

Примечание:132637

№ на схеме:13

Наименование:Spring

Каталожный номер:046303

Комплект:3

Примечание:132637

№ на схеме:14

Наименование:Hub

Каталожный номер:046304

Комплект:1

Примечание:132637

№ на схеме:15

Наименование:Sleeve

Каталожный номер:046300

Комплект:1

Примечание:132637

№ на схеме:16

Наименование:Spacer

Каталожный номер:132867

Комплект:2

Примечание:

№ на схеме:17

Наименование:Gear Z=49

Каталожный номер:148784

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sleeve

Каталожный номер:131446

Комплект:1

Примечание:

№ на схеме:19

Наименование:Synchronizing kit

Каталожный номер:138548

Комплект:1

Примечание:

№ на схеме:20

Наименование:Clutch ring

Каталожный номер:046329

Комплект:2

Примечание:138548

№ на схеме:21

Наименование:Sleeve

Каталожный номер:046325

Комплект:1

Примечание:138548

№ на схеме:22

Наименование:Friction cone

Каталожный номер:046330

Комплект:2

Примечание:138548

№ на схеме:23

Наименование:Boss

Каталожный номер:046326

Комплект:3

Примечание:138548

№ на схеме:24

Наименование:Ball

Каталожный номер:046314

Комплект:3

Примечание:138548

№ на схеме:25

Наименование:Spring

Каталожный номер:046327

Комплект:3

Примечание:138548

№ на схеме:26

Наименование:Hub

Каталожный номер:046328

Комплект:1

Примечание:138548

№ на схеме:27

Наименование:Gear Z=24

Каталожный номер:132876

Комплект:1

Примечание:

№ на схеме:28

Наименование:Secondary shaft

Каталожный номер:131124

Комплект:1

Примечание:

№ на схеме:29

Наименование:Split pin D3x8

Каталожный номер:024321

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bearing

Каталожный номер:026190

Комплект:1

Примечание:

№ на схеме:31

Наименование:Thrust washer 68x45x4

Каталожный номер:138985

Комплект:1

Примечание:

№ на схеме:32

Наименование:Gear Z=33

Каталожный номер:131138

Комплект:1

Примечание:

№ на схеме:33

Наименование:Flange

Каталожный номер:137303

Комплект:1

Примечание:
