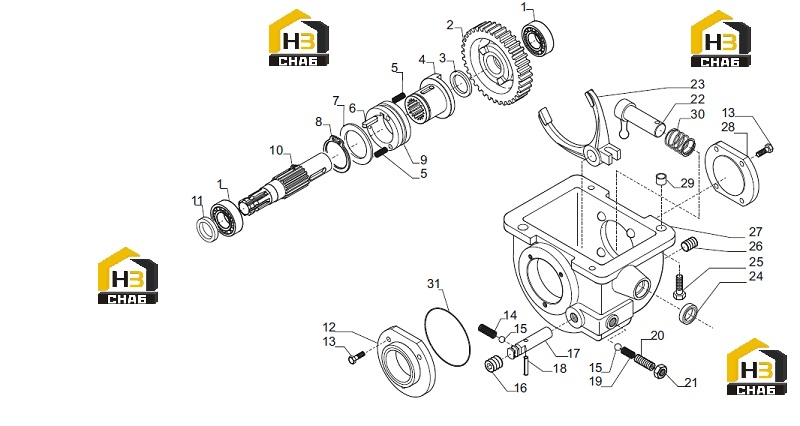

Корпус коробки передач

← Корпус коробки передач Корпус коробки передач →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bearing

Каталожный номер:25808

Комплект:2

Примечание:

№ на схеме:2

Наименование:Gear Z=59

Каталожный номер:145684

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:28088

Комплект:1

Примечание:

№ на схеме:4

Наименование:Gear Z=13

Каталожный номер:115793

Комплект:1

Примечание:

№ на схеме:5

Наименование:Spring

Каталожный номер:117652

Комплект:6

Примечание:

№ на схеме:6

Наименование:Key 4x4x15

Каталожный номер:24507

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:115208

Комплект:1

Примечание:

№ на схеме:8

Наименование:Snap ring D.52

Каталожный номер:24807

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sleeve

Каталожный номер:115797

Комплект:1

Примечание:

№ на схеме:10

Наименование:Shaft

Каталожный номер:117308

Комплект:1

Примечание:

№ на схеме:11

Наименование:Oil seal

Каталожный номер:118674

Комплект:1

Примечание:

№ на схеме:12

Наименование:Cover

Каталожный номер:479592

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M8x20

Каталожный номер:127920

Комплект:7

Примечание:

№ на схеме:14

Наименование:Spring

Каталожный номер:78089

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ball D5/16"

Каталожный номер:28268

Комплект:2

Примечание:

№ на схеме:16

Наименование:Plug

Каталожный номер:21566

Комплект:1

Примечание:

№ на схеме:17

Наименование:Fork pin 506

Каталожный номер:121611

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pin D5x30

Каталожный номер:24436

Комплект:1

Примечание:

№ на схеме:19

Наименование:Spring

Каталожный номер:71352

Комплект:1

Примечание:

№ на схеме:20

Наименование:Grub-screw M12x25

Каталожный номер:21499

Комплект:1

Примечание:

№ на схеме:21

Наименование:Nut M.12

Каталожный номер:22123

Комплект:1

Примечание:

№ на схеме:22

Наименование:Lever

Каталожный номер:116750

Комплект:1

Примечание:

№ на схеме:23

Наименование:Fork

Каталожный номер:121610

Комплект:1

Примечание:

№ на схеме:24

Наименование:Oil seal

Каталожный номер:25107

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt M12x30

Каталожный номер:126921

Комплект:4

Примечание:

№ на схеме:26

Наименование:Oil plug M22x1.5

Каталожный номер:401316

Комплект:1

Примечание:

№ на схеме:27

Наименование:Transmission housing

Каталожный номер:401304

Комплект:1

Примечание:

№ на схеме:28

Наименование:Rear cover

Каталожный номер:89244

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bush

Каталожный номер:97191

Комплект:2

Примечание:

№ на схеме:30

Наименование:Spring

Каталожный номер:116916

Комплект:1

Примечание:

№ на схеме:31

Наименование:O.Ring

Каталожный номер:28520

Комплект:1

Примечание:
