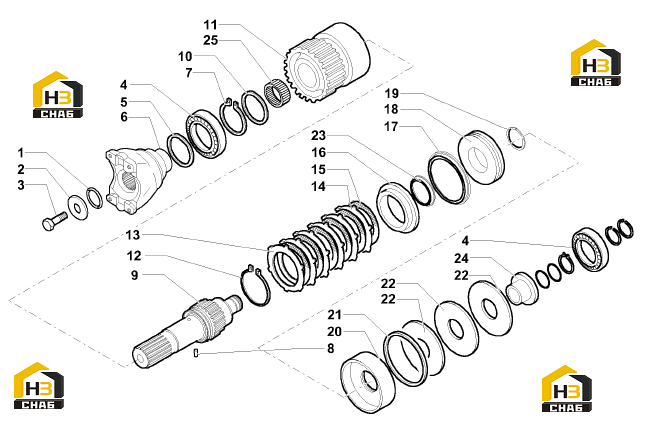

Вал приводной (ось e) (часть i)

← Вал промежуточный (ось c) (часть ii) Вал приводной (ось e) (часть ii) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-ring

Каталожный номер:028623

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer 44x12.5x5

Каталожный номер:129924

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw M12x25

Каталожный номер:123918

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bearing

Каталожный номер:025829

Комплект:2

Примечание:

№ на схеме:5

Наименование:Oil seal

Каталожный номер:025485

Комплект:1

Примечание:

№ на схеме:6

Наименование:Flange

Каталожный номер:137303

Комплект:1

Примечание:

№ на схеме:7

Наименование:Snap ring

Каталожный номер:024805

Комплект:1

Примечание:

№ на схеме:8

Наименование:Split pin

Каталожный номер:024321

Комплект:1

Примечание:

№ на схеме:9

Наименование:Shaft 4WD

Каталожный номер:140704

Комплект:1

Примечание:

№ на схеме:10

Наименование:Spacer 68x50x4

Каталожный номер:138986

Комплект:1

Примечание:

№ на схеме:11

Наименование:Gear Z=42

Каталожный номер:140951

Комплект:1

Примечание:

№ на схеме:12

Наименование:Snap ring

Каталожный номер:024830

Комплект:1

Примечание:

№ на схеме:13

Наименование:Flange

Каталожный номер:140937

Комплект:1

Примечание:

№ на схеме:14

Наименование:Clutch drive plate

Каталожный номер:140945

Комплект:12

Примечание:

№ на схеме:15

Наименование:Clutch plate

Каталожный номер:146823

Комплект:13

Примечание:

№ на схеме:16

Наименование:Braking plate

Каталожный номер:140941

Комплект:1

Примечание:

№ на схеме:17

Наименование:Oil seal

Каталожный номер:140946

Комплект:1

Примечание:

№ на схеме:18

Наименование:Disc

Каталожный номер:140939

Комплект:1

Примечание:

№ на схеме:19

Наименование:Oil seal

Каталожный номер:140947

Комплект:1

Примечание:

№ на схеме:20

Наименование:Sleeve

Каталожный номер:140938

Комплект:1

Примечание:

№ на схеме:21

Наименование:Disc

Каталожный номер:140942

Комплект:1

Примечание:

№ на схеме:22

Наименование:Belleville washer

Каталожный номер:140943

Комплект:3

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:028205

Комплект:1

Примечание:

№ на схеме:24

Наименование:Belleville washers guide

Каталожный номер:140940

Комплект:1

Примечание:

№ на схеме:25

Наименование:Needle bearing bush

Каталожный номер:027956

Комплект:1

Примечание:
