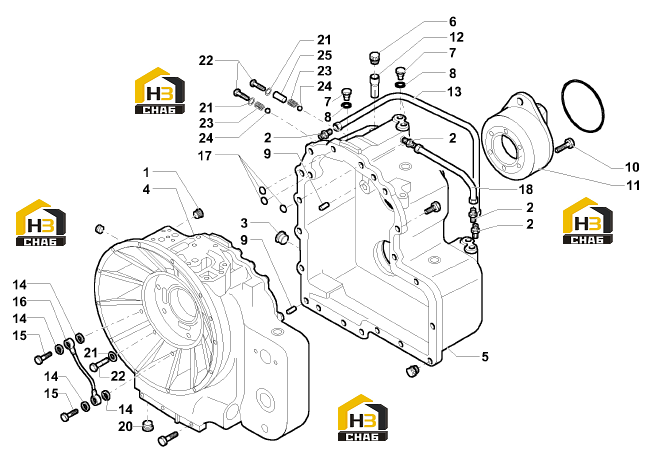

Корпус коробки передач (часть i)

← Фильтры масляные Корпус коробки передач (часть ii) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plug

Каталожный номер:030745

Комплект:2

Примечание:

№ на схеме:1

Наименование:Plug

Каталожный номер:030738

Комплект:1

Примечание:

№ на схеме:2

Наименование:Connection

Каталожный номер:131364

Комплект:4

Примечание:

№ на схеме:3

Наименование:Oil plug M30x2

Каталожный номер:125280

Комплект:1

Примечание:

№ на схеме:4

Наименование:Front half-housing

Каталожный номер:146531

Комплект:1

Примечание:

№ на схеме:5

Наименование:Rear half-housing

Каталожный номер:146530

Комплект:1

Примечание:

№ на схеме:6

Наименование:Breather

Каталожный номер:030368

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plug

Каталожный номер:021322

Комплект:4

Примечание:

№ на схеме:8

Наименование:Copper washer 10x14x1.5

Каталожный номер:023260

Комплект:4

Примечание:

№ на схеме:9

Наименование:Pin D10x25

Каталожный номер:072259

Комплект:2

Примечание:

№ на схеме:10

Наименование:Screw M10x25

Каталожный номер:021409

Комплект:6

Примечание:

№ на схеме:11

Наименование:Flange

Каталожный номер:450085

Комплект:1

Примечание:

№ на схеме:12

Наименование:Breather pipe

Каталожный номер:139278

Комплект:1

Примечание:

№ на схеме:13

Наименование:Oil pipe

Каталожный номер:141001

Комплект:1

Примечание:

№ на схеме:14

Наименование:Copper washer

Каталожный номер:023272

Комплект:4

Примечание:

№ на схеме:15

Наименование:Screw M14x1.5

Каталожный номер:130663

Комплект:2

Примечание:

№ на схеме:16

Наименование:Lubrification pipe

Каталожный номер:140999

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:028560

Комплект:5

Примечание:

№ на схеме:18

Наименование:Oil pipe

Каталожный номер:141000

Комплект:1

Примечание:

№ на схеме:19

Наименование:Plug M14x1.5

Каталожный номер:021557

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plug

Каталожный номер:021582

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer 12x20x1.5

Каталожный номер:023288

Комплект:3

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:138003

Комплект:3

Примечание:

№ на схеме:23

Наименование:Spring

Каталожный номер:071352

Комплект:2

Примечание:

№ на схеме:24

Наименование:Ball D10

Каталожный номер:028270

Комплект:4

Примечание:

№ на схеме:25

Наименование:Pin

Каталожный номер:141003

Комплект:1

Примечание:
