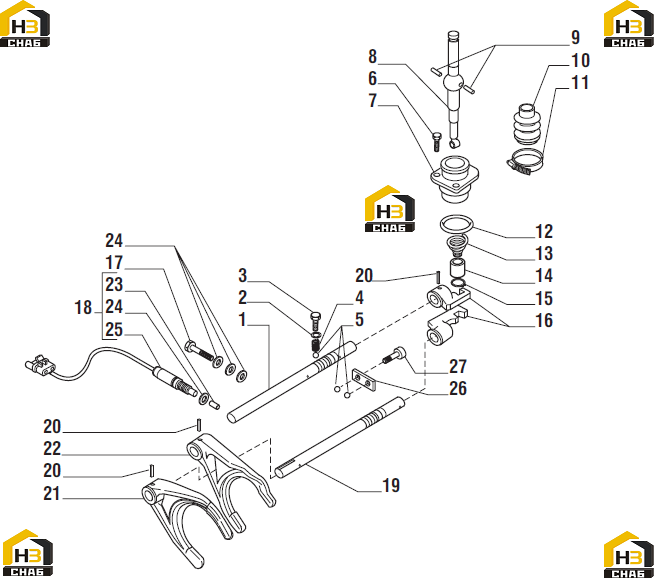

Механизм переключения коробки передач

← Вал приводной (ось e) Распределитель (часть i) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rod 3^ /4^

Каталожный номер:138118

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer 12x20x1.5

Каталожный номер:023288

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:138003

Комплект:2

Примечание:

№ на схеме:4

Наименование:Spring

Каталожный номер:071352

Комплект:2

Примечание:

№ на схеме:5

Наименование:Ball D10

Каталожный номер:028270

Комплект:4

Примечание:

№ на схеме:6

Наименование:Bolt M8x25

Каталожный номер:021393

Комплект:3

Примечание:

№ на схеме:7

Наименование:Cover

Каталожный номер:130299

Комплект:1

Примечание:

№ на схеме:8

Наименование:Control lever

Каталожный номер:138307

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pin D6x14

Каталожный номер:117385

Комплект:2

Примечание:

№ на схеме:10

Наименование:Boot

Каталожный номер:117330

Комплект:1

Примечание:

№ на схеме:11

Наименование:Clamp

Каталожный номер:130404

Комплект:1

Примечание:

№ на схеме:12

Наименование:O.ring

Каталожный номер:028205

Комплект:1

Примечание:

№ на схеме:13

Наименование:Spring

Каталожный номер:138308

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bush

Каталожный номер:138309

Комплект:1

Примечание:

№ на схеме:15

Наименование:Snap ring D17

Каталожный номер:024772

Комплект:1

Примечание:

№ на схеме:16

Наименование:Shifter

Каталожный номер:130303

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M8x1

Каталожный номер:133317

Комплект:1

Примечание:

№ на схеме:18

Наименование:Switch assy (optional)

Каталожный номер:049201

Комплект:1

Примечание:

№ на схеме:19

Наименование:Rod 1^^ /2

Каталожный номер:132865

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pin 6x30

Каталожный номер:024444

Комплект:4

Примечание:

№ на схеме:21

Наименование:Drive fork 1^^ /2

Каталожный номер:130305

Комплект:1

Примечание:

№ на схеме:22

Наименование:Drive fork 3^ /4^

Каталожный номер:140811

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pin

Каталожный номер:133331

Комплект:1

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:023259

Комплект:1

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:023259

Комплект:3

Примечание:Используется для 049201

№ на схеме:25

Наименование:Switch

Каталожный номер:132896

Комплект:1

Примечание:

№ на схеме:26

Наименование:Plate

Каталожный номер:130306

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt M10x20

Каталожный номер:021407

Комплект:2

Примечание:
