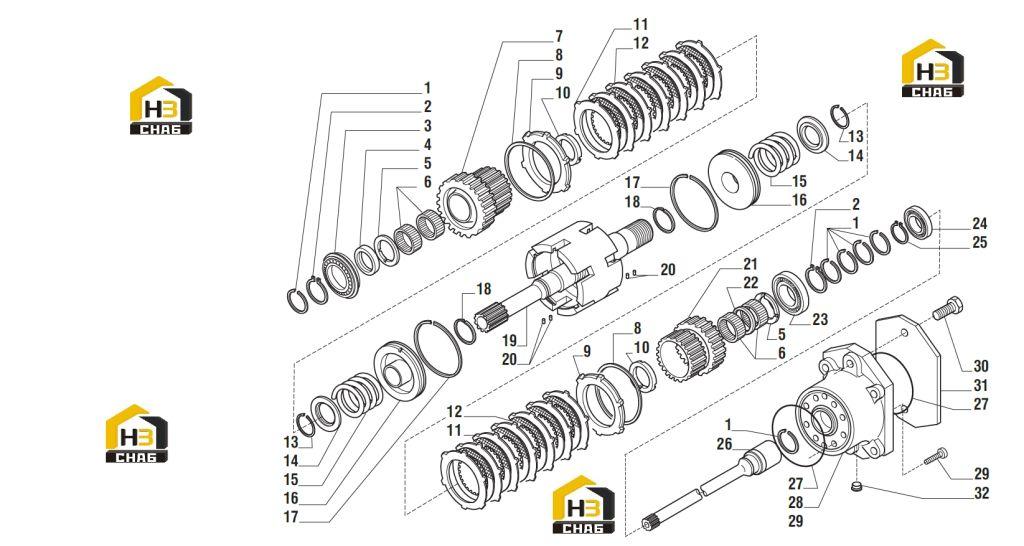

Вал входной и вал отбора мощности (ось а)

← Корпус коробки передач Вал первичный (ось в) и вал обратный (ось d) (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Seal ring

Каталожный номер:137823

Комплект:6

Примечание:

№ на схеме:2

Наименование:Snap ring D45

Каталожный номер:024800

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bearing

Каталожный номер:026160

Комплект:1

Примечание:

№ на схеме:4

Наименование:Spacer

Каталожный номер:129885

Комплект:1

Примечание:

№ на схеме:5

Наименование:Thrust washer

Каталожный номер:129886

Комплект:2

Примечание:

№ на схеме:6

Наименование:Needle bearing bush

Каталожный номер:028041

Комплект:4

Примечание:

№ на схеме:7

Наименование:Gear Z37

Каталожный номер:138392

Комплект:1

Примечание:

№ на схеме:8

Наименование:Lockring

Каталожный номер:025067

Комплект:2

Примечание:

№ на схеме:9

Наименование:Lockring

Каталожный номер:135020

Комплект:2

Примечание:

№ на схеме:10

Наименование:Thrust washer

Каталожный номер:129901

Комплект:2

Примечание:

№ на схеме:11

Наименование:Clutch drive plate

Каталожный номер:133924

Комплект:14

Примечание:

№ на схеме:12

Наименование:Clutch plate

Каталожный номер:138574

Комплект:12

Примечание:

№ на схеме:13

Наименование:Lockring

Каталожный номер:025031

Комплект:2

Примечание:

№ на схеме:14

Наименование:Lock-spring cover

Каталожный номер:133912

Комплект:2

Примечание:

№ на схеме:15

Наименование:Spring

Каталожный номер:129896

Комплект:2

Примечание:

№ на схеме:16

Наименование:Clutch piston

Каталожный номер:133905

Комплект:2

Примечание:

№ на схеме:17

Наименование:Seal ring

Каталожный номер:137826

Комплект:5

Примечание:

№ на схеме:18

Наименование:Seal ring

Каталожный номер:137824

Комплект:2

Примечание:

№ на схеме:19

Наименование:Inner shaft

Каталожный номер:135198

Комплект:1

Примечание:

№ на схеме:20

Наименование:Split pin D3x8

Каталожный номер:024321

Комплект:4

Примечание:

№ на схеме:21

Наименование:Gear Z37

Каталожный номер:138358

Комплект:1

Примечание:

№ на схеме:22

Наименование:Spacer

Каталожный номер:129903

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bearing

Каталожный номер:025829

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bearing

Каталожный номер:025735

Комплект:1

Примечание:

№ на схеме:25

Наименование:Snap ring D30

Каталожный номер:024785

Комплект:1

Примечание:

№ на схеме:26

Наименование:PTO transmission shaft

Каталожный номер:138383

Комплект:1

Примечание:

№ на схеме:27

Наименование:O.ring

Каталожный номер:028571

Комплект:2

Примечание:

№ на схеме:28

Наименование:Flange

Каталожный номер:138387

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bolt M10x30

Каталожный номер:021410

Комплект:8

Примечание:

№ на схеме:30

Наименование:Bolt M16x45

Каталожный номер:021009

Комплект:2

Примечание:

№ на схеме:31

Наименование:Cover

Каталожный номер:138550

Комплект:1

Примечание:

№ на схеме:32

Наименование:Plug

Каталожный номер:030720

Комплект:2

Примечание:
