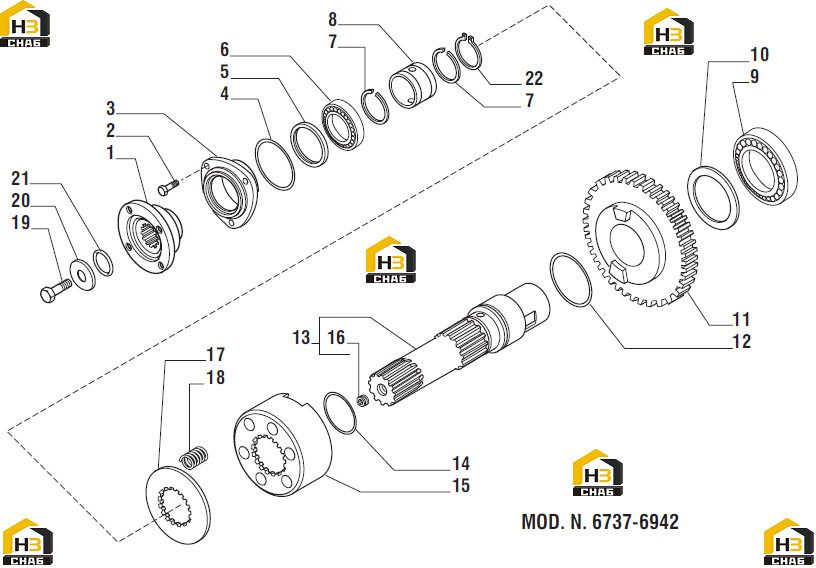

Вал приводной (mod. n. 6737-6942)

← Вал промежуточный (mod. n. 6396-6557) (часть ii) Переключение передач (трансмиссии 131142-131143-131365-131366) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Flange

Каталожный номер:132632

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M8x22

Каталожный номер:020780

Комплект:3

Примечание:

№ на схеме:3

Наименование:Front cover

Каталожный номер:131159

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:028613

Комплект:1

Примечание:

№ на схеме:5

Наименование:Seal ring 50x65x8

Каталожный номер:025484

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bearing

Каталожный номер:025808

Комплект:1

Примечание:

№ на схеме:7

Наименование:Seal ring D45

Каталожный номер:138787

Комплект:2

Примечание:

№ на схеме:8

Наименование:4WD shaft bush

Каталожный номер:131151

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bearing

Каталожный номер:025829

Комплект:1

Примечание:

№ на схеме:10

Наименование:Thrust washer 65x45x4

Каталожный номер:129886

Комплект:1

Примечание:

№ на схеме:11

Наименование:GearZ=36

Каталожный номер:131374

Комплект:1

Примечание:

№ на схеме:12

Наименование:O.ring

Каталожный номер:028604

Комплект:1

Примечание:

№ на схеме:13

Наименование:Output shaft

Каталожный номер:066620

Комплект:1

Примечание:

№ на схеме:14

Наименование:O.ring

Каталожный номер:028131

Комплект:2

Примечание:

№ на схеме:15

Наименование:Sleeve

Каталожный номер:132887

Комплект:1

Примечание:

№ на схеме:16

Наименование:Oil plug M10x1

Каталожный номер:021558

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:133318

Комплект:1

Примечание:

№ на схеме:18

Наименование:Spring

Каталожный номер:125209

Комплект:6

Примечание:

№ на схеме:19

Наименование:Bolt M12x25 (Self lock.)

Каталожный номер:123918

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer 44x12.5x5

Каталожный номер:123921

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:028121

Комплект:1

Примечание:

№ на схеме:22

Наименование:Snap ring

Каталожный номер:025063

Комплект:1

Примечание:
