Соединитель трехходовой 125811888

Соединитель трехходовой 125811888

← Клапан тормозной в сборе 125811895 Фильтр масляный 125811889 →

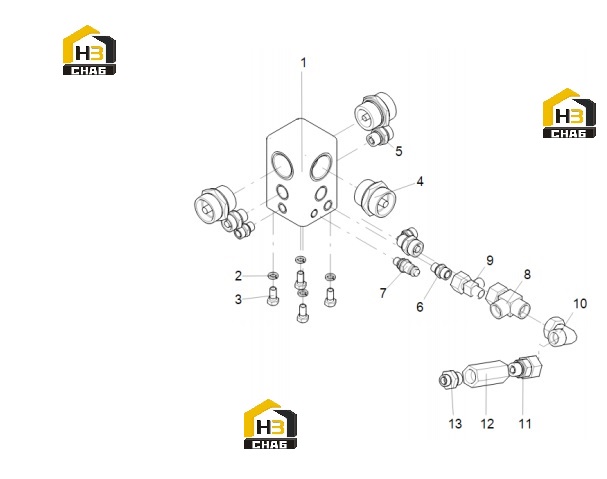

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:CONNECTOR
Каталожный номер:803177232
Комплект:1
Примечание:JH30/18/12
0 ₽
шт
№ на схеме:2
Наименование:WASHER 10
Каталожный номер:805300014
Комплект:4
Примечание:GB/T93-1987
0 ₽
шт
№ на схеме:3
Наименование:BOLT M10X20
Каталожный номер:805000714
Комплект:4
Примечание:GB/T5783-2000
0 ₽
шт
№ на схеме:4
Наименование:CONNECTOR
Каталожный номер:803105404
Комплект:3
Примечание:GE35LMEDOMDCF
0 ₽
шт
№ на схеме:5
Наименование:CONNECTOR
Каталожный номер:803105405
Комплект:3
Примечание:GE18LREDOMDCF
0 ₽
шт
№ на схеме:6
Наименование:CONNECTOR
Каталожный номер:803105414
Комплект:3
Примечание:GE12LM14X 1.5EDOMDCF
0 ₽
шт
№ на схеме:7
Наименование:CONNECTOR
Каталожный номер:803163686
Комплект:1
Примечание:EMA3/M12X1.5EDCF
0 ₽
шт
№ на схеме:8
Наименование:CONNECTOR
Каталожный номер:803104943
Комплект:1
Примечание:EL18LOMDCF
0 ₽
шт
№ на схеме:9
Наименование:THREE-WAY PRESSURE MEASURING JOINT
Каталожный номер:803170725
Комплект:1
Примечание:JHEL12L/G1/4/12L
0 ₽
шт
№ на схеме:10
Наименование:CONNECTOR
Каталожный номер:803100741
Комплект:1
Примечание:EW18LOMDCF
0 ₽
шт
№ на схеме:11
Наименование:CONNECTOR
Каталожный номер:803110634
Комплект:1
Примечание:EGE18LREDCF
0 ₽
шт
№ на схеме:12
Наименование:CHECK VALVE
Каталожный номер:803007366
Комплект:1
Примечание:S10A3.0/2
0 ₽
шт
№ на схеме:13
Наименование:CONNECTOR
Каталожный номер:803172365
Комплект:1
Примечание:GE12LR1/2EDOMDCF
