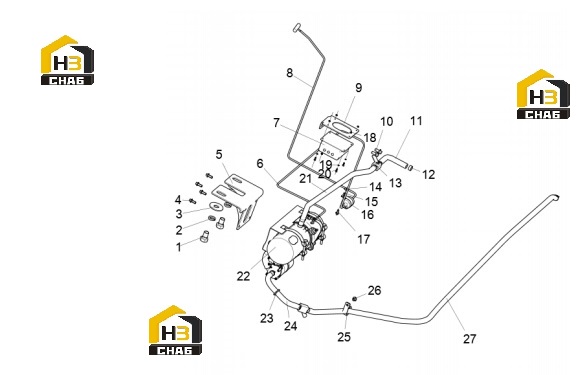

Система нагрева охлаждающей жидкости 125811529

← Фильтр воздушный в сборе 125811578 Система пожаротушения 125811499 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT M20X30 (DACROMET)

Каталожный номер:805048277

Комплект:1

Примечание:GB/T5783-2000

№ на схеме:2

Наименование:WASHER 20

Каталожный номер:805300023

Комплект:1

Примечание:GB/T93-1987

№ на схеме:3

Наименование:WASHER 20

Каталожный номер:805300056

Комплект:1

Примечание:GB/T96. 1-2002

№ на схеме:4

Наименование:BOLT M8X20

Каталожный номер:805004521

Комплект:4

Примечание:GB/T16674.1-2004

№ на схеме:5

Наименование:BRACKET

Каталожный номер:125811527

Комплект:1

Примечание:

№ на схеме:6

Наименование:FUEL PIPE II 4X1-2600

Каталожный номер:125811523

Комплект:1

Примечание:

№ на схеме:7

Наименование:CONTROL BOX

Каталожный номер:800105492

Комплект:1

Примечание:

№ на схеме:8

Наименование:FUEL PIPE I 4X1-1350

Каталожный номер:125811519

Комплект:1

Примечание:

№ на схеме:9

Наименование:MOUTING PLATE FOR CONTROL BOX

Каталожный номер:125812344

Комплект:1

Примечание:

№ на схеме:10

Наименование:BOLT M10X20 (DACROMET)

Каталожный номер:805046576

Комплект:2

Примечание:GB/T16674.1-2004

№ на схеме:11

Наименование:INLET PIPE I 16X3-200

Каталожный номер:125811521

Комплект:1

Примечание:

№ на схеме:12

Наименование:CLAMP

Каталожный номер:800105402

Комплект:10

Примечание:

№ на схеме:13

Наименование:BALL VALVE

Каталожный номер:800105500

Комплект:2

Примечание:

№ на схеме:14

Наименование:WASHER 6 (DACROMET)

Каталожный номер:805338264

Комплект:1

Примечание:GB/T96. 1-2002

№ на схеме:15

Наименование:WASHER 6 (DACROMET)

Каталожный номер:805338258

Комплект:1

Примечание:GB/T93-1987

№ на схеме:16

Наименование:SOLENOID VALVE AND SUCTION PUMP ASSEMBLY

Каталожный номер:800105399

Комплект:1

Примечание:

№ на схеме:17

Наименование:BOLT M6X15

Каталожный номер:860118482

Комплект:1

Примечание:GB/T16674.1-2004

№ на схеме:18

Наименование:NUT M4

Каталожный номер:805200082

Комплект:4

Примечание:GB/T6170-2000

№ на схеме:19

Наименование:WASHER 4

Каталожный номер:805300027

Комплект:4

Примечание:GB/T93-1987

№ на схеме:20

Наименование:BOLT M4X12

Каталожный номер:805000546

Комплект:4

Примечание:GB/T5783-2000

№ на схеме:21

Наименование:INLET PIPE II 16X3-650

Каталожный номер:125811704

Комплект:1

Примечание:

№ на схеме:22

Наименование:FUEL HEATER ASSEMBLY

Каталожный номер:800163693

Комплект:1

Примечание:

№ на схеме:23

Наименование:STRAP 4.8X200

Каталожный номер:801900028

Комплект:20

Примечание:

№ на схеме:24

Наименование:OUTLET PIPE I 16X3-250

Каталожный номер:125811525

Комплект:1

Примечание:

№ на схеме:25

Наименование:RUBBER BAND CLAMP 40

Каталожный номер:801905274

Комплект:1

Примечание:

№ на схеме:26

Наименование:BOLT M8X12

Каталожный номер:805047870

Комплект:1

Примечание:GB/T16674.1-2004

№ на схеме:27

Наименование:OUTLET PIPE II 16X3-1600

Каталожный номер:125811672

Комплект:1

Примечание:
