Система электрики кабины 125811112

← Кабина в сборе 125811834 Система электрики 125811105 (часть 1) →

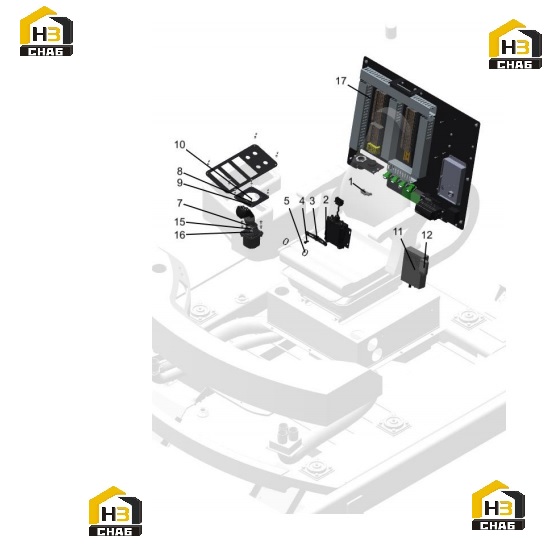

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TERMINAL

Каталожный номер:803602261

Комплект:1

Примечание:

№ на схеме:2

Наименование:GPS VEHICLE POSITIONING COMMUNICATION TERMINAL

Каталожный номер:803747215

Комплект:1

Примечание:

№ на схеме:3

Наименование:WIRE SUPPORT

Каталожный номер:803688302

Комплект:1

Примечание:

№ на схеме:4

Наименование:BOLT M6X20

Каталожный номер:805004518

Комплект:1

Примечание:GB/T16674.1-2004

№ на схеме:5

Наименование:STRAP 4.8X200

Каталожный номер:801900028

Комплект:2

Примечание:

№ на схеме:6

Наименование:SWITCH INDICATOR ASSEMBLY

Каталожный номер:125811497

Комплект:1

Примечание:

№ на схеме:7

Наименование:JOYSTICK

Каталожный номер:803595499

Комплект:1

Примечание:

№ на схеме:8

Наименование:WASHER 4

Каталожный номер:805300157

Комплект:8

Примечание:GB/T97.1-2002

№ на схеме:9

Наименование:WASHER 4

Каталожный номер:805300027

Комплект:8

Примечание:GB/T93-1987

№ на схеме:10

Наименование:SCREW M4X8

Каталожный номер:805104436

Комплект:8

Примечание:GB/T818-2000

№ на схеме:11

Наименование:INTERCOM

Каталожный номер:803504340

Комплект:1

Примечание:

№ на схеме:12

Наименование:MICROPHONE

Каталожный номер:803609936

Комплект:1

Примечание:

№ на схеме:13

Наименование:STRAP

Каталожный номер:801900037

Комплект:50

Примечание:

№ на схеме:15

Наименование:WASHER 6

Каталожный номер:805300030

Комплект:4

Примечание:GB/T93-1987

№ на схеме:16

Наименование:SCREW M6X12

Каталожный номер:805100242

Комплект:4

Примечание:GB/T818-2000

№ на схеме:17

Наименование:COMPONENT MOUNTING PLATE ASSEMBLY

Каталожный номер:125811511

Комплект:1

Примечание:
