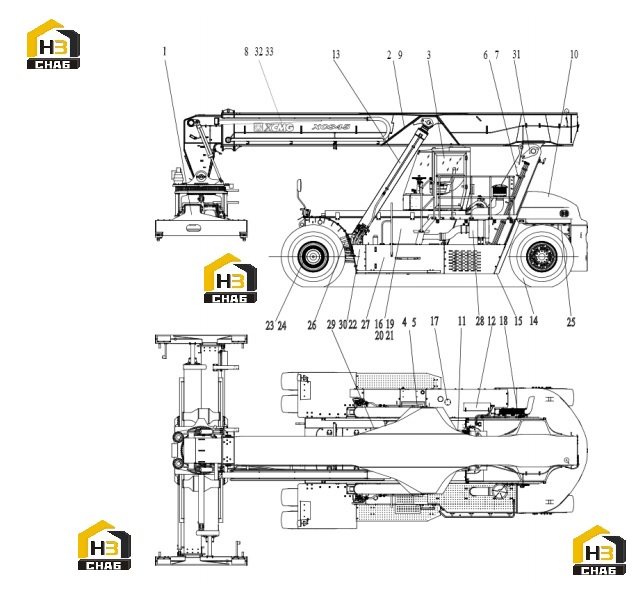

Ричстакер в сборе 125811813

← Система пожаротушения 125811499 Спредер с комплектующими 125811690 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SPREADER

Каталожный номер:125811690

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOOM

Каталожный номер:125811730

Комплект:1

Примечание:

№ на схеме:3

Наименование:LUFFING CYLINDER

Каталожный номер:125811129

Комплект:1

Примечание:

№ на схеме:3

Наименование:CAB

Каталожный номер:125811834

Комплект:1

Примечание:

№ на схеме:4

Наименование:PRINCIPLE OF ELECTRICAL SYSTEM

Каталожный номер:125811167

Комплект:1

Примечание:

№ на схеме:5

Наименование:ELECTRICAL SYSTEM INSTALLATION

Каталожный номер:125811103

Комплект:1

Примечание:

№ на схеме:6

Наименование:PRINCIPLE OF HYDRAULIC SYSTEM

Каталожный номер:125811118

Комплект:1

Примечание:

№ на схеме:7

Наименование:HYDRAULIC SYSTEM PIPING

Каталожный номер:125811104

Комплект:1

Примечание:

№ на схеме:8

Наименование:COMPLETE MACHINE COATING ASSEMBLY

Каталожный номер:125811900

Комплект:1

Примечание:

№ на схеме:9

Наименование:TELESCOPIC CYLINDER

Каталожный номер:125811126

Комплект:1

Примечание:

№ на схеме:10

Наименование:COUNTERWEIGHT

Каталожный номер:125811117

Комплект:1

Примечание:

№ на схеме:11

Наименование:CAB SLIDING CYLINDER

Каталожный номер:125811133

Комплект:1

Примечание:

№ на схеме:12

Наименование:AIR CONDITIONING SYSTEM INSTALLATION

Каталожный номер:125811538

Комплект:1

Примечание:

№ на схеме:14

Наименование:TIRE

Каталожный номер:125811445

Комплект:1

Примечание:

№ на схеме:15

Наименование:WALKWAY INSTALLATION

Каталожный номер:125811637

Комплект:1

Примечание:

№ на схеме:16

Наименование:ENGINE INSTALLTION

Каталожный номер:125812957

Комплект:1

Примечание:

№ на схеме:17

Наименование:FUEL TANK INSTALLTION

Каталожный номер:125811712

Комплект:1

Примечание:

№ на схеме:18

Наименование:SILENCER ASSEMBLY

Каталожный номер:125811488

Комплект:1

Примечание:

№ на схеме:19

Наименование:RADIATOR INSTALLATION ASSEMBLY

Каталожный номер:125811551

Комплект:1

Примечание:

№ на схеме:20

Наименование:TRANSMISSION INSTALLATION

Каталожный номер:125811564

Комплект:

Примечание:

№ на схеме:21

Наименование:OIL PUMP DEVICE

Каталожный номер:125811110

Комплект:1

Примечание:

№ на схеме:22

Наименование:PROPELLER-SHAFT

Каталожный номер:125810060

Комплект:1

Примечание:

№ на схеме:23

Наименование:BRAKE SYSTEM PIPING

Каталожный номер:125811107

Комплект:1

Примечание:

№ на схеме:24

Наименование:AXLE ASSEMBLY

Каталожный номер:125811680

Комплект:1

Примечание:

№ на схеме:25

Наименование:FRAME

Каталожный номер:125811703

Комплект:1

Примечание:

№ на схеме:26

Наименование:STEERING SYSTEM PIPING

Каталожный номер:125811106

Комплект:1

Примечание:

№ на схеме:27

Наименование:HYDRAULIC TANK

Каталожный номер:125811816

Комплект:1

Примечание:

№ на схеме:28

Наименование:AIR FILTER ASSEMBLY

Каталожный номер:125811578

Комплект:1

Примечание:

№ на схеме:29

Наименование:COOLANT HEATING SYSTEM

Каталожный номер:125811529

Комплект:1

Примечание:

№ на схеме:30

Наименование:FIRE EXTINGUISHING SYSTEM

Каталожный номер:125811499

Комплект:1

Примечание:

№ на схеме:31

Наименование:CENTRALIZED LUBRICATION SYSTEM ASSEMVLY

Каталожный номер:125811136

Комплект:1

Примечание:

№ на схеме:32

Наименование:PLATE ASSEMVLY

Каталожный номер:125811901

Комплект:1

Примечание:

№ на схеме:33

Наименование:XCS45 DELIVERY ACCESSORIES

Каталожный номер:125810547

Комплект:1

Примечание:

№ на схеме:34

Наименование:RALATED TOOLS OF XCS45-1

Каталожный номер:125812468

Комплект:1

Примечание:

№ на схеме:35

Наименование:RALATED SPARE PART OF XCS45 2

Каталожный номер:125812647

Комплект:1

Примечание:

№ на схеме:36

Наименование:AUXILIARY PARTS FOR XCS45-2 ASSEMBLY

Каталожный номер:125812658

Комплект:1

Примечание:
