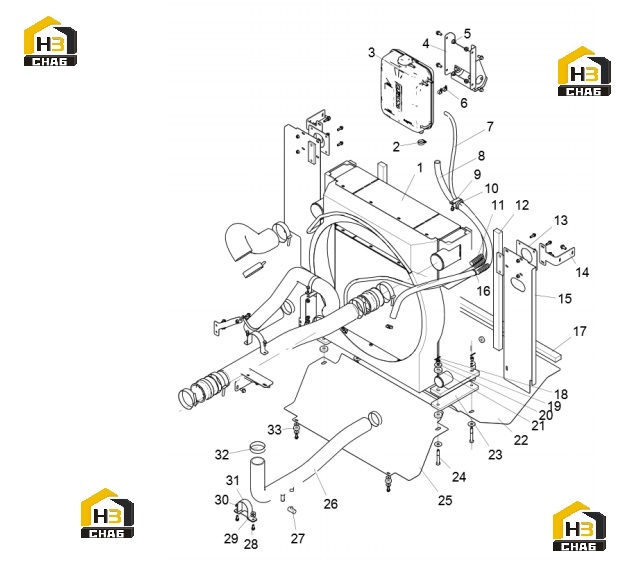

Радиатор в сборе 125811551

← Глушитель в сборе 125811488 Коробка передач в сборе 125811564 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:RADIATOR

Каталожный номер:800361403

Комплект:1

Примечание:

№ на схеме:2

Наименование:HOSE CLAMP 22-32

Каталожный номер:801900055

Комплект:2

Примечание:JB/T8870-1999

№ на схеме:3

Наименование:EXPANSION TANK

Каталожный номер:800154880

Комплект:1

Примечание:

№ на схеме:4

Наименование:BRACKET

Каталожный номер:125811556

Комплект:1

Примечание:

№ на схеме:5

Наименование:NUT M10

Каталожный номер:805201542

Комплект:4

Примечание:GB/T6187.1-2000

№ на схеме:6

Наименование:HOSE CLAMP 013-019

Каталожный номер:801900067

Комплект:4

Примечание:JB/T8870-1999

№ на схеме:7

Наименование:INSIDE DIAMETER OF ENGINE VENT PIPE 10X3-1900

Каталожный номер:125811548

Комплект:1

Примечание:

№ на схеме:8

Наименование:INNER DIAMETER OF ENGINE WATER SUPPLY PIPE 22X4-1300

Каталожный номер:125811547

Комплект:1

Примечание:

№ на схеме:9

Наименование:RUBBER BAND CLAMP050

Каталожный номер:801905275

Комплект:1

Примечание:

№ на схеме:10

Наименование:CORRUGATED PIPE

Каталожный номер:803683351

Комплект:1

Примечание:

№ на схеме:11

Наименование:EW16 CORRUGATED PIPE

Каталожный номер:803705006

Комплект:3

Примечание:

№ на схеме:12

Наименование:HEAT INSULATION COTTON II t25-40X730

Каталожный номер:125811539

Комплект:2

Примечание:

№ на схеме:13

Наименование:BOLSTER

Каталожный номер:125811540

Комплект:2

Примечание:

№ на схеме:14

Наименование:PLATE

Каталожный номер:125810329

Комплект:2

Примечание:

№ на схеме:15

Наименование:WINDSHIELD I

Каталожный номер:125811552

Комплект:1

Примечание:

№ на схеме:16

Наименование:STRAP 4.8X200

Каталожный номер:801900028

Комплект:20

Примечание:

№ на схеме:17

Наименование:HEAT INSULATION COTTON I t25-40X1250

Каталожный номер:125811673

Комплект:1

Примечание:

№ на схеме:18

Наименование:PIN 3.2X30

Каталожный номер:805600019

Комплект:4

Примечание:GB/T91-2000

№ на схеме:19

Наименование:NUT M12

Каталожный номер:805200222

Комплект:4

Примечание:GB/T6181-1986

№ на схеме:20

Наименование:WASHER 12 (DACROMET)

Каталожный номер:805338269

Комплект:8

Примечание:GB/T96.1-2002

№ на схеме:21

Наименование:RUBBER MAT

Каталожный номер:125810331

Комплект:8

Примечание:

№ на схеме:22

Наименование:WINDSHIELD V

Каталожный номер:125811543

Комплект:1

Примечание:

№ на схеме:23

Наименование:RUBBER MAT

Каталожный номер:125810333

Комплект:2

Примечание:

№ на схеме:24

Наименование:BOLT M12X80

Каталожный номер:805000267

Комплект:4

Примечание:GB/T31.1-2013

№ на схеме:25

Наименование:WINDSHIELD III

Каталожный номер:125811550

Комплект:1

Примечание:

№ на схеме:26

Наименование:ENGINE INLET PIPE

Каталожный номер:125810335

Комплект:1

Примечание:

№ на схеме:27

Наименование:WATER SWITCH

Каталожный номер:803682356

Комплект:1

Примечание:

№ на схеме:28

Наименование:BOLT M8X20 (DACROMET)

Каталожный номер:805046723

Комплект:8

Примечание:GB/T16674.1-2004

№ на схеме:29

Наименование:WASHER 8 (DACROMET)

Каталожный номер:805338265

Комплект:6

Примечание:GB/T96.1-2002

№ на схеме:30

Наименование:NUT M8

Каталожный номер:805203121

Комплект:9

Примечание:GB/T6187.1-2000

№ на схеме:31

Наименование:INLET PIPE BRACKET

Каталожный номер:125811542

Комплект:1

Примечание:

№ на схеме:32

Наименование:T-HOOP 74

Каталожный номер:801900099

Комплект:4

Примечание:

№ на схеме:33

Наименование:RUBBER MAT

Каталожный номер:125811545

Комплект:4

Примечание:
