Бак топливный 125811712

← Двигатель с комплектующими 125812957 Глушитель в сборе 125811488 →

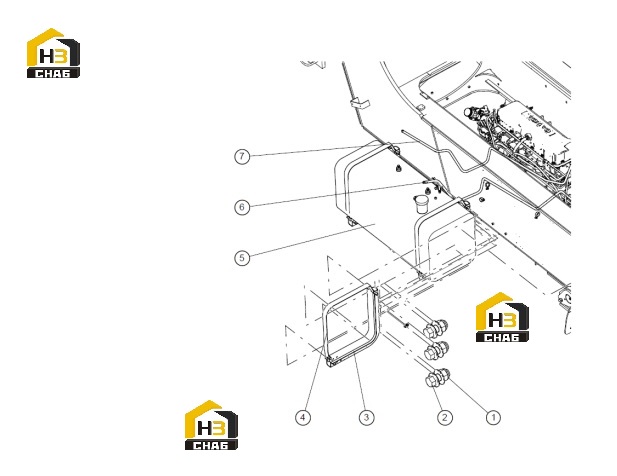

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:NUTM16

Каталожный номер:805203124

Комплект:9

Примечание:GB/T6187.1-2000

№ на схеме:2

Наименование:BOLT M16X35

Каталожный номер:805004625

Комплект:9

Примечание:GB/T16674.1-2004

№ на схеме:3

Наименование:BRACKET

Каталожный номер:125811707

Комплект:3

Примечание:

№ на схеме:4

Наименование:STRAP

Каталожный номер:125811706

Комплект:3

Примечание:

№ на схеме:5

Наименование:FUEL TANK

Каталожный номер:125811140

Комплект:1

Примечание:

№ на схеме:6

Наименование:OIL RETURE PIPE

Каталожный номер:125811711

Комплект:1

Примечание:

№ на схеме:7

Наименование:OIL INLET PIPE

Каталожный номер:125811710

Комплект:1

Примечание:
