Цилиндры крепления стрелы (часть 1)

Цилиндры крепления стрелы (часть 1)

← Крепление пластины стрелы Цилиндры крепления стрелы (часть 2) →

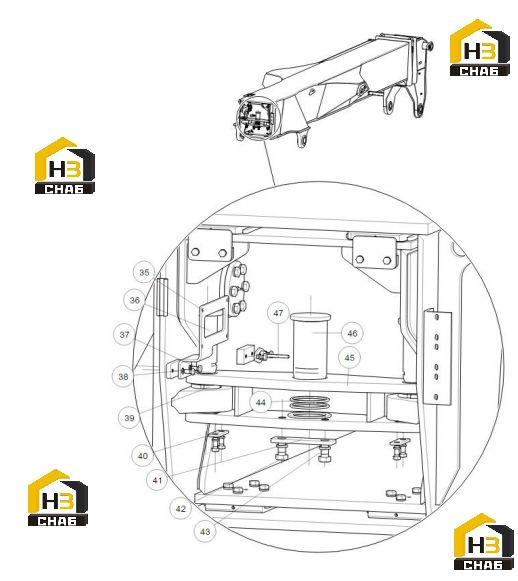

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:35
Наименование:Curved plate
Каталожный номер:125811745
Комплект:
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Pin shaft
Каталожный номер:125811719
Комплект:
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Bolt M10X20 (Dacro)
Каталожный номер:805046525
Комплект:GB/T5783-2000
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:Washer 10 (Dacro)
Каталожный номер:805338260
Комплект:GB/T93-1987
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:Bushing
Каталожный номер:125811761
Комплект:
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:Coupling plate
Каталожный номер:125811720
Комплект:
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:Coupling plate
Каталожный номер:125811758
Комплект:
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:Bolt M20X40 (Dacro)
Каталожный номер:805046588
Комплект:GB/T5783-2000
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:Washer 20 (Dacro)
Каталожный номер:805338321
Комплект:GB/T93-1987
Примечание:
0 ₽
шт
№ на схеме:44
Наименование:washer
Каталожный номер:125811728
Комплект:
Примечание:
0 ₽
шт
№ на схеме:45
Наименование:Coupling frame
Каталожный номер:125811714
Комплект:
Примечание:
0 ₽
шт
№ на схеме:46
Наименование:Pin shaft
Каталожный номер:125811766
Комплект:
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:bracket
Каталожный номер:125800483
Комплект:
Примечание:
