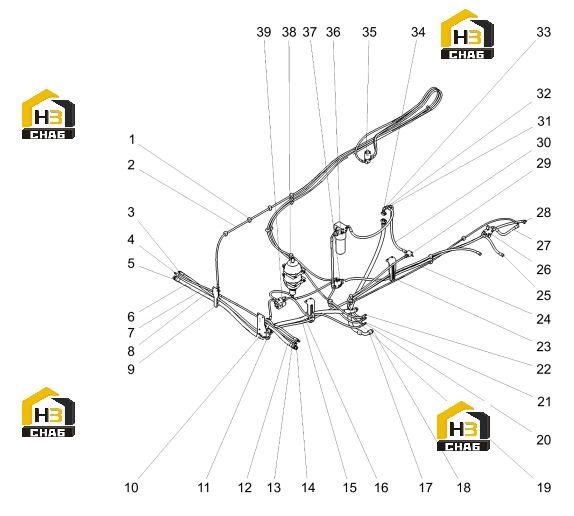

Трубопровод тормозной системы

← Насос масляный Блок запорный передней оси →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipe clamp

Каталожный номер:803108008

Комплект:

Примечание:

№ на схеме:2

Наименование:F381CACF181810-850

Каталожный номер:803181403

Комплект:

Примечание:

№ на схеме:3

Наименование:connector

Каталожный номер:803105405

Комплект:

Примечание:

№ на схеме:4

Наименование:connector

Каталожный номер:803182196

Комплект:

Примечание:

№ на схеме:5

Наименование:connector

Каталожный номер:803105404

Комплект:

Примечание:

№ на схеме:6

Наименование:F381CACF181810-1250

Каталожный номер:803181407

Комплект:

Примечание:

№ на схеме:7

Наименование:F381CACA121206-6600

Каталожный номер:803409015

Комплект:

Примечание:

№ на схеме:8

Наименование:F381CACF121206-870

Каталожный номер:803274959

Комплект:

Примечание:

№ на схеме:9

Наименование:Front axle brake pipe bracket

Каталожный номер:125813413

Комплект:

Примечание:

№ на схеме:10

Наименование:Brake valve bracket vertical plate

Каталожный номер:125813411

Комплект:

Примечание:

№ на схеме:11

Наименование:Front axle flush valve set

Каталожный номер:125813410

Комплект:

Примечание:

№ на схеме:12

Наименование:F381CACA121206-1500

Каталожный номер:803385810

Комплект:

Примечание:

№ на схеме:13

Наименование:F381CACA121206-720

Каталожный номер:803410378

Комплект:

Примечание:

№ на схеме:14

Наименование:F381CACE181810-670

Каталожный номер:803421996

Комплект:

Примечание:

№ на схеме:15

Наименование:F481CACF353520-680

Каталожный номер:803106975

Комплект:

Примечание:

№ на схеме:16

Наименование:F381CACA121206-1600

Каталожный номер:803176070

Комплект:

Примечание:

№ на схеме:17

Наименование:F381CACA121206-700-PG

Каталожный номер:803271535

Комплект:

Примечание:

№ на схеме:18

Наименование:connector

Каталожный номер:803174741

Комплект:

Примечание:

№ на схеме:19

Наименование:F381CACF181810-1700

Каталожный номер:803181414

Комплект:

Примечание:

№ на схеме:20

Наименование:connector

Каталожный номер:803404250

Комплект:

Примечание:

№ на схеме:21

Наименование:connector

Каталожный номер:803103341

Комплект:

Примечание:

№ на схеме:22

Наименование:connector

Каталожный номер:803104916

Комплект:

Примечание:

№ на схеме:23

Наименование:F481CACF353520-1650

Каталожный номер:803191590

Комплект:

Примечание:

№ на схеме:24

Наименование:F481CACA121206-7200-PG

Каталожный номер:803304833

Комплект:

Примечание:

№ на схеме:25

Наименование:F481CACA181810-3800-PG

Каталожный номер:803383120

Комплект:

Примечание:

№ на схеме:26

Наименование:Cooling control valve set

Каталожный номер:125811078

Комплект:

Примечание:

№ на схеме:27

Наименование:F481CACA101006-1150

Каталожный номер:803440631

Комплект:

Примечание:

№ на схеме:28

Наименование:F481CACE353520-130

Каталожный номер:803448599

Комплект:

Примечание:

№ на схеме:29

Наименование:Relief valve assembly

Каталожный номер:125811894

Комплект:

Примечание:

№ на схеме:30

Наименование:F481CACF101006-3500

Каталожный номер:803388818

Комплект:

Примечание:

№ на схеме:31

Наименование:F381CACA121206-7000

Каталожный номер:803406431

Комплект:

Примечание:

№ на схеме:32

Наименование:connector

Каталожный номер:803110863

Комплект:

Примечание:

№ на схеме:33

Наименование:connector

Каталожный номер:803109664

Комплект:

Примечание:

№ на схеме:34

Наименование:flange

Каталожный номер:803164901

Комплект:

Примечание:

№ на схеме:35

Наименование:Brake valve assembly

Каталожный номер:125811895

Комплект:

Примечание:

№ на схеме:36

Наименование:Filter assembly

Каталожный номер:125813417

Комплект:

Примечание:

№ на схеме:37

Наименование:Liquid filling valve set

Каталожный номер:125811893

Комплект:

Примечание:

№ на схеме:38

Наименование:Accumulator assembly

Каталожный номер:125813416

Комплект:

Примечание:

№ на схеме:39

Наименование:Parking brake valve set

Каталожный номер:125811891

Комплект:

Примечание:
