Трубопровод телескопической системы

Трубопровод телескопической системы

← Клапан шарнирующий Клапан многоходовой →

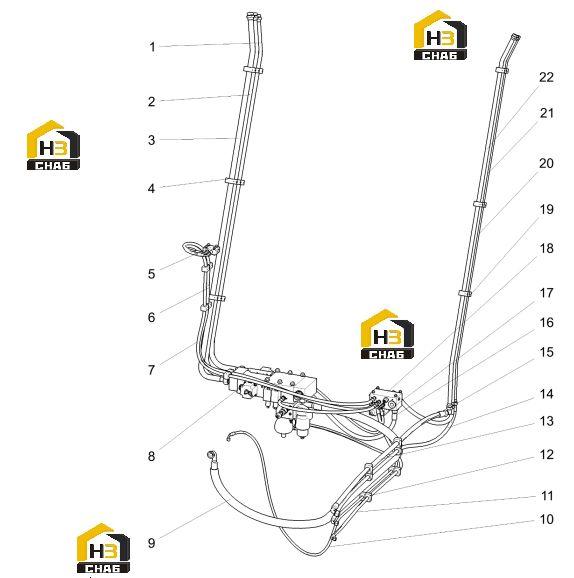

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hard tube assembly
Каталожный номер:125813399
Комплект:
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hard tube assembly
Каталожный номер:125813400
Комплект:
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hard tube assembly
Каталожный номер:125813406
Комплект:
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pipe clamp
Каталожный номер:803108215
Комплект:
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Cab two-way lock installation assembly
Каталожный номер:125811471
Комплект:
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:F7816A6N242424-3500
Каталожный номер:803302782
Комплект:
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:F381CACF121206-2950
Каталожный номер:803409792
Комплект:
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Multi-way valve assembly
Каталожный номер:125813401
Комплект:
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:F381CACF121206-2950
Каталожный номер:803409792
Комплект:
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:F781C91C202012-750-PG
Каталожный номер:803432365
Комплект:
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:F381CACF181810-500
Каталожный номер:803175480
Комплект:
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Pipe clamp
Каталожный номер:803108248
Комплект:
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:F481CACA121206-860
Каталожный номер:803485377
Комплект:
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:F481CACF121206-2010
Каталожный номер:803309070
Комплект:
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:EW22LOMDCF connector
Каталожный номер:803109688
Комплект:
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:F481CACA101006-1000
Каталожный номер:803599277
Комплект:
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:F481CACF101006-650
Каталожный номер:803438216
Комплект:
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Spreader oil supply valve set
Каталожный номер:125813408
Комплект:
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Pipe clamp
Каталожный номер:803108050
Комплект:
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Hard tube assembly
Каталожный номер:125813404
Комплект:
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Hard tube assembly
Каталожный номер:125813409
Комплект:
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Hard tube assembly
Каталожный номер:125813402
Комплект:
Примечание:
