Трубопровод системы рулевого управления

Трубопровод системы рулевого управления

← Клапана охлаждения Клапан усилителя расхода →

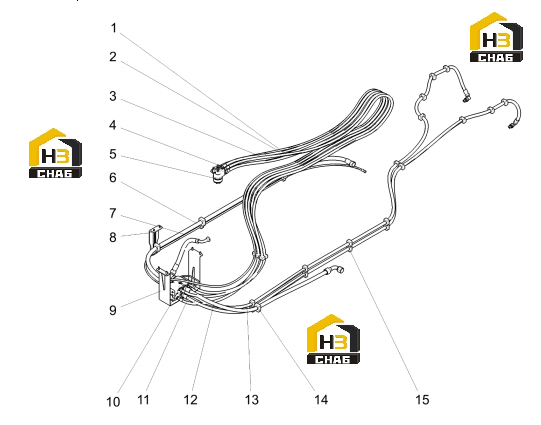

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:F7816916303016-670
Каталожный номер:813400925
Комплект:
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:F7816969303016-3500
Каталожный номер:803104707
Комплект:
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:F381CACA222212-5550
Каталожный номер:803437906
Комплект:
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:F481CACA282816-2010
Каталожный номер:803452524
Комплект:
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Steering gear installation assembly
Каталожный номер:125811060
Комплект:
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:F381CACA222212-5800
Каталожный номер:803407084
Комплект:
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:F381CACA151510-6000
Каталожный номер:803304652
Комплект:
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Fixing bracket mounting assembly
Каталожный номер:125811168
Комплект:
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Flow amplifier bracket
Каталожный номер:125813391
Комплект:
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Flow amplifier valve assembly
Каталожный номер:125813390
Комплект:
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:F381CACA151510-6000
Каталожный номер:803304652
Комплект:
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:F481CACA101005-6400
Каталожный номер:803384494
Комплект:
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:F381CACA151510-6000
Каталожный номер:803304652
Комплект:
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Pipe clamp
Каталожный номер:803108207
Комплект:
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Pipe clamp
Каталожный номер:803108162
Комплект:
Примечание:
