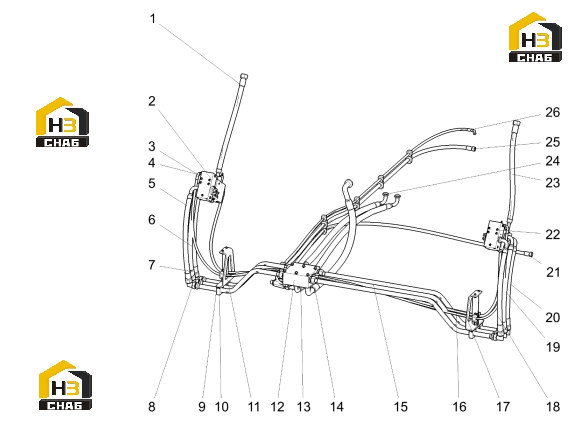

Трубопровод подъемной системы

← Трубопровод насоса Клапан шарнирующий →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:F481CACF121208-1480

Каталожный номер:803371342

Комплект:

Примечание:

№ на схеме:2

Наименование:Right lifting balance valve set

Каталожный номер:803488399

Комплект:

Примечание:

№ на схеме:3

Наименование:F7816919302016-860

Каталожный номер:803598920

Комплект:

Примечание:

№ на схеме:4

Наименование:connector

Каталожный номер:803109676

Комплект:

Примечание:

№ на схеме:5

Наименование:F481CACA101006-2600

Каталожный номер:803385139

Комплект:

Примечание:

№ на схеме:6

Наименование:F481CACA101006-1700

Каталожный номер:803103997

Комплект:

Примечание:

№ на схеме:7

Наименование:F7816919301616-800

Каталожный номер:803306865

Комплект:

Примечание:

№ на схеме:8

Наименование:connector

Каталожный номер:803110159

Комплект:

Примечание:

№ на схеме:9

Наименование:Hard tube assembly

Каталожный номер:125813456

Комплект:

Примечание:

№ на схеме:10

Наименование:Pipe clamp

Каталожный номер:803108216

Комплект:

Примечание:

№ на схеме:11

Наименование:bracket

Каталожный номер:125813458

Комплект:

Примечание:

№ на схеме:12

Наименование:Lifting shunt valve set

Каталожный номер:125813459

Комплект:

Примечание:

№ на схеме:13

Наименование:F7816N6N202020-1740

Каталожный номер:803304411

Комплект:

Примечание:

№ на схеме:14

Наименование:F7816N6N242424-1300-180

Каталожный номер:803496736

Комплект:

Примечание:

№ на схеме:15

Наименование:Hard tube assembly

Каталожный номер:125813465

Комплект:

Примечание:

№ на схеме:16

Наименование:F7816915301616-900

Каталожный номер:803598917

Комплект:

Примечание:

№ на схеме:17

Наименование:F481CACF121208-1480

Каталожный номер:803371342

Комплект:

Примечание:

№ на схеме:18

Наименование:F481CACF121208-2270

Каталожный номер:803306356

Комплект:

Примечание:

№ на схеме:19

Наименование:F7816919301616-850

Каталожный номер:803598918

Комплект:

Примечание:

№ на схеме:20

Наименование:F7816919302016-860

Каталожный номер:803598920

Комплект:

Примечание:

№ на схеме:21

Наименование:F7816915301616-900

Каталожный номер:803598917

Комплект:

Примечание:

№ на схеме:22

Наименование:Left lifting balance valve set

Каталожный номер:803488398

Комплект:

Примечание:

№ на схеме:23

Наименование:F7816919301616-800

Каталожный номер:803306865

Комплект:

Примечание:

№ на схеме:24

Наименование:F7816A6N202020-1600

Каталожный номер:803431208

Комплект:

Примечание:

№ на схеме:25

Наименование:F7816919301616-850

Каталожный номер:803598918

Комплект:

Примечание:

№ на схеме:26

Наименование:F4816A6F181810-3400

Каталожный номер:803102671

Комплект:

Примечание:
