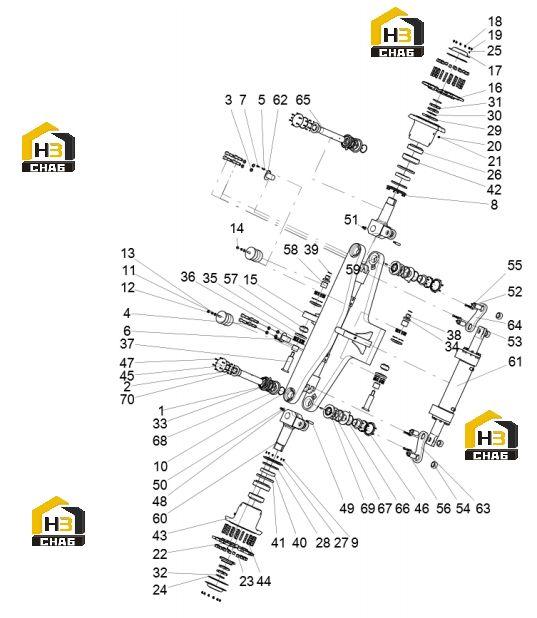

Ось рулевая

← Мост ведущий Рама в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sealing ring VD170A

Каталожный номер:803425838

Комплект:JB/T6994-2007

Примечание:

№ на схеме:2

Наименование:。Shape ring 155X3.55

Каталожный номер:803303167

Комплект:GB/T3452.1-2005

Примечание:

№ на схеме:3

Наименование:Washer 30

Каталожный номер:805300048

Комплект:GB/T93-1987

Примечание:

№ на схеме:4

Наименование:Bolt M30X2X130

Каталожный номер:805046190

Комплект:GB/T5785-2000

Примечание:

№ на схеме:5

Наименование:Washer 12

Каталожный номер:805300020

Комплект:GB/T97.1-2002

Примечание:

№ на схеме:6

Наименование:Washer 12

Каталожный номер:805300018

Комплект:GB/T93-1987

Примечание:

№ на схеме:7

Наименование:Bolt M12X35

Каталожный номер:805000337

Комплект:GB/T5783-2000

Примечание:

№ на схеме:8

Наименование:Washer 8

Каталожный номер:805300010

Комплект:GB/T93-1987

Примечание:

№ на схеме:9

Наименование:Bolt M8X18

Каталожный номер:805004702

Комплект:GB/T5783-2000

Примечание:

№ на схеме:10

Наименование:0-shaped ring 110X3.55083452.1

Каталожный номер:125811407

Комплект:

Примечание:

№ на схеме:11

Наименование:Shock absorber

Каталожный номер:800163753

Комплект:ZMD170X180-00

Примечание:

№ на схеме:12

Наименование:Washer 20

Каталожный номер:805300112

Комплект:GB/T97.1-2002

Примечание:

№ на схеме:13

Наименование:Washer 20

Каталожный номер:805300023

Комплект:GB/T93-1987

Примечание:

№ на схеме:14

Наименование:Nut M20

Каталожный номер:805200052

Комплект:GB/T6170-2000

Примечание:

№ на схеме:15

Наименование:JB/T7940.5-1995 oil cup M12X1.5

Каталожный номер:125812617

Комплект:

Примечание:

№ на схеме:16

Наименование:Pressure plate

Каталожный номер:125811400

Комплект:

Примечание:

№ на схеме:17

Наименование:Cover

Каталожный номер:125811418

Комплект:

Примечание:

№ на схеме:18

Наименование:Washer 8

Каталожный номер:805300069

Комплект:GB/T97.1-2002

Примечание:

№ на схеме:19

Наименование:Bolt M8X16

Каталожный номер:805000033

Комплект:GB/T5783-2000

Примечание:

№ на схеме:20

Наименование:Washer 10

Каталожный номер:805300017

Комплект:GB/T97.1-2002

Примечание:

№ на схеме:21

Наименование:jb1000-18.prt

Каталожный номер:

Комплект:JB1000-18

Примечание:

№ на схеме:22

Наименование:Pressure plate

Каталожный номер:125811161

Комплект:

Примечание:

№ на схеме:23

Наименование:Wheel nut

Каталожный номер:125811396

Комплект:

Примечание:

№ на схеме:24

Наименование:Gasket

Каталожный номер:125811421

Комплект:

Примечание:

№ на схеме:25

Наименование:Oil cup M10X1

Каталожный номер:801100336

Комплект:JB/T7940.1-1995

Примечание:

№ на схеме:26

Наименование:Bearing 32226

Каталожный номер:226800187

Комплект:GB/T297-1994

Примечание:

№ на схеме:27

Наименование:Oil seal gland

Каталожный номер:125811398

Комплект:

Примечание:

№ на схеме:28

Наименование:Felt ring

Каталожный номер:125811405

Комплект:

Примечание:

№ на схеме:29

Наименование:Bearing gasket

Каталожный номер:125811397

Комплект:

Примечание:

№ на схеме:30

Наименование:Washer 120

Каталожный номер:805301424

Комплект:GB/T858-1988

Примечание:

№ на схеме:31

Наименование:Round nut

Каталожный номер:125811413

Комплект:

Примечание:

№ на схеме:32

Наименование:Pin 13X140

Каталожный номер:805637498

Комплект:GB/T91-2000

Примечание:

№ на схеме:33

Наименование:0-shaped ring 140X3.55

Каталожный номер:801100044

Комплект:GB/T3452.1-2005

Примечание:

№ на схеме:34

Наименование:washer

Каталожный номер:125811419

Комплект:

Примечание:

№ на схеме:35

Наименование:Bearing end cap

Каталожный номер:125811426

Комплект:

Примечание:

№ на схеме:36

Наименование:Screw M12X30

Каталожный номер:805100039

Комплект:GB/T70.1-2008

Примечание:

№ на схеме:37

Наименование:Shaft

Каталожный номер:125811416

Комплект:

Примечание:

№ на схеме:38

Наименование:Nut M36X3089458

Каталожный номер:125811414

Комплект:

Примечание:

№ на схеме:39

Наименование:Pin 6.3 X 63

Каталожный номер:805639367

Комплект:GB/T91-2000

Примечание:

№ на схеме:40

Наименование:Retaining ring

Каталожный номер:125811415

Комплект:

Примечание:

№ на схеме:41

Наименование:Skeleton oil seal

Каталожный номер:125811132

Комплект:

Примечание:

№ на схеме:42

Наименование:Bearing 32228

Каталожный номер:800556682

Комплект:GB/T297-1994

Примечание:

№ на схеме:43

Наименование:Wheel hub

Каталожный номер:125811127

Комплект:

Примечание:

№ на схеме:44

Наименование:Double-headed bolt

Каталожный номер:125811422

Комплект:

Примечание:

№ на схеме:45

Наименование:Screw M8X30

Каталожный номер:805140304

Комплект:GB/T70.1-2008

Примечание:

№ на схеме:46

Наименование:Shaft pin cover

Каталожный номер:125811406

Комплект:

Примечание:

№ на схеме:47

Наименование:Bolt M8X20

Каталожный номер:805000018

Комплект:GB/T5783-2000

Примечание:

№ на схеме:48

Наименование:Oblique pin washer

Каталожный номер:125811428

Комплект:

Примечание:

№ на схеме:49

Наименование:Oblique pin

Каталожный номер:125811404

Комплект:

Примечание:

№ на схеме:50

Наименование:Washer 16

Каталожный номер:805300011

Комплект:GB/T93-1987

Примечание:

№ на схеме:51

Наименование:Nut M16

Каталожный номер:805200051

Комплект:GB/T6170-2000

Примечание:

№ на схеме:52

Наименование:Connecting rod pin assembly

Каталожный номер:125811412

Комплект:

Примечание:

№ на схеме:53

Наименование:Connecting rod pin assembly

Каталожный номер:125811410

Комплект:

Примечание:

№ на схеме:54

Наименование:Joint bearing GEG70ES-2RS

Каталожный номер:800500279

Комплект:GB/T9163-2001

Примечание:

№ на схеме:55

Наименование:Washer 16

Каталожный номер:805300013

Комплект:GB/T97.1-2002

Примечание:

№ на схеме:56

Наименование:Bolt M16X35

Каталожный номер:801902674

Комплект:GB/T5783-2000

Примечание:

№ на схеме:57

Наименование:Joint bearing GEG70ES-2RS

Каталожный номер:800516160

Комплект:GB/T9163-2001

Примечание:

№ на схеме:58

Наименование:Bushing

Каталожный номер:125811423

Комплект:

Примечание:

№ на схеме:59

Наименование:Steering bridge

Каталожный номер:125811130

Комплект:

Примечание:

№ на схеме:60

Наименование:Steering knuckle

Каталожный номер:125811125

Комплект:

Примечание:

№ на схеме:61

Наименование:Steering cylinder

Каталожный номер:125811134

Комплект:

Примечание:

№ на схеме:62

Наименование:Cylinder positioning pin assembly

Каталожный номер:125811395

Комплект:

Примечание:

№ на схеме:63

Наименование:Left connecting rod

Каталожный номер:125811432

Комплект:

Примечание:

№ на схеме:64

Наименование:Right connecting rod

Каталожный номер:125811427

Комплект:

Примечание:

№ на схеме:65

Наименование:Steering pin

Каталожный номер:125811128

Комплект:

Примечание:

№ на схеме:66

Наименование:Lower pad

Каталожный номер:125811409

Комплект:

Примечание:

№ на схеме:67

Наименование:Sliding bearing gasket

Каталожный номер:125811424

Комплект:

Примечание:

№ на схеме:68

Наименование:Pin 16X40

Каталожный номер:805639383

Комплект:GB/T119.1-2000

Примечание:

№ на схеме:69

Наименование:Pad one

Каталожный номер:125811417

Комплект:

Примечание:

№ на схеме:70

Наименование:Bushing

Каталожный номер:125811401

Комплект:

Примечание:
