Обвес платформы

← Системы кондиционирования воздуха Двигатель →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

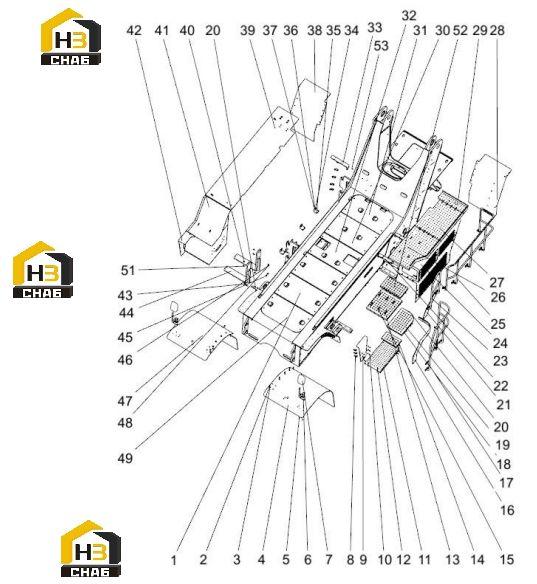

№ на схеме:1

Наименование:Cover plate

Каталожный номер:125814033

Комплект:

Примечание:

№ на схеме:2

Наименование:Bolt M12X35 (Dacro)

Каталожный номер:805047689

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:3

Наименование:Washer 12

Каталожный номер:805300113

Комплект:GB/T96.1-2002

Примечание:

№ на схеме:4

Наименование:Left front wheel cover

Каталожный номер:125814316

Комплект:

Примечание:

№ на схеме:5

Наименование:Nut M12

Каталожный номер:805200297

Комплект:GB/T6187.1-2000

Примечание:

№ на схеме:6

Наименование:Rearview mirror bracket

Каталожный номер:125801084

Комплект:

Примечание:

№ на схеме:7

Наименование:Rearview mirror

Каталожный номер:125801085

Комплект:

Примечание:

№ на схеме:8

Наименование:Curved plate

Каталожный номер:125811658

Комплект:

Примечание:

№ на схеме:9

Наименование:Front guard plate

Каталожный номер:125814323

Комплект:

Примечание:

№ на схеме:10

Наименование:Bolt M12X20 (Dacro)

Каталожный номер:805047714

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:11

Наименование:Left pedal

Каталожный номер:125814326

Комплект:

Примечание:

№ на схеме:12

Наименование:Bolt M12X30 (Dacro)

Каталожный номер:805046483

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:13

Наименование:Pedal 4

Каталожный номер:125814335

Комплект:

Примечание:

№ на схеме:14

Наименование:Pedal four

Каталожный номер:125813617

Комплект:

Примечание:

№ на схеме:15

Наименование:Bolt M12X25 (Dacro)

Каталожный номер:805046466

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:16

Наименование:Fixed plate

Каталожный номер:125814324

Комплект:

Примечание:

№ на схеме:17

Наименование:Escalator one

Каталожный номер:125814317

Комплект:

Примечание:

№ на схеме:18

Наименование:Bolt M12X45 (Dacro)

Каталожный номер:805048019

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:19

Наименование:Pedal three

Каталожный номер:125814331

Комплект:

Примечание:

№ на схеме:20

Наименование:Bolt M12X40 (Dacro)

Каталожный номер:805046736

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:21

Наименование:Support plate

Каталожный номер:125813621

Комплект:

Примечание:

№ на схеме:22

Наименование:bracket

Каталожный номер:125814007

Комплект:

Примечание:

№ на схеме:23

Наименование:Escalator two

Каталожный номер:125813642

Комплект:

Примечание:

№ на схеме:24

Наименование:Left guard

Каталожный номер:125814339

Комплект:

Примечание:

№ на схеме:25

Наименование:Escalator three

Каталожный номер:125814341

Комплект:

Примечание:

№ на схеме:26

Наименование:Pedal six

Каталожный номер:125814329

Комплект:

Примечание:

№ на схеме:27

Наименование:Pedal seven

Каталожный номер:125814350

Комплект:

Примечание:

№ на схеме:28

Наименование:Left rear wheel cover

Каталожный номер:125814333

Комплект:

Примечание:

№ на схеме:29

Наименование:Pedal eight

Каталожный номер:125814346

Комплект:

Примечание:

№ на схеме:30

Наименование:Cover plate four

Каталожный номер:125814822

Комплект:

Примечание:

№ на схеме:31

Наименование:Cover one

Каталожный номер:125813962

Комплект:

Примечание:

№ на схеме:32

Наименование:Cover three

Каталожный номер:125813991

Комплект:

Примечание:

№ на схеме:33

Наименование:Mounting bracket

Каталожный номер:125814355

Комплект:

Примечание:

№ на схеме:34

Наименование:Nut M10 (Dacro)

Каталожный номер:805238388

Комплект:GB/T6187.1-2000

Примечание:

№ на схеме:35

Наименование:Bolt M10X16 (Dacro)

Каталожный номер:805048005

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:36

Наименование:Washer 10 (Dacro)

Каталожный номер:805338268

Комплект:GB/T96.1-2002

Примечание:

№ на схеме:37

Наименование:Bolt M10X30 (Dacro)

Каталожный номер:805047712

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:38

Наименование:Right rear wheel cover

Каталожный номер:125814322

Комплект:

Примечание:

№ на схеме:39

Наименование:Right battery cover

Каталожный номер:125814349

Комплект:

Примечание:

№ на схеме:40

Наименование:Bolt M16X20 (Dacro)

Каталожный номер:805047831

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:41

Наименование:Electric control box

Каталожный номер:125814342

Комплект:

Примечание:

№ на схеме:42

Наименование:Right side shield three

Каталожный номер:125814345

Комплект:

Примечание:

№ на схеме:43

Наименование:Curved plate

Каталожный номер:125813611

Комплект:

Примечание:

№ на схеме:44

Наименование:Electric control cabinet bracket

Каталожный номер:125813986

Комплект:

Примечание:

№ на схеме:45

Наименование:Bolt M12X30 (Dacro)

Каталожный номер:805004699

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:46

Наименование:Bolt M12X20 (Dacro)

Каталожный номер:805048016

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:47

Наименование:Right front wheel cover

Каталожный номер:125813593

Комплект:

Примечание:

№ на схеме:48

Наименование:Washer 12 (Dacro)

Каталожный номер:805338270

Комплект:GB/T96.1-2002

Примечание:

№ на схеме:49

Наименование:Cover plate

Каталожный номер:125813981

Комплект:

Примечание:

№ на схеме:50

Наименование:Cover plate fixing bracket

Каталожный номер:125814352

Комплект:

Примечание:

№ на схеме:51

Наименование:Bolt M16X30 (Dacro)

Каталожный номер:805051837

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:52

Наименование:Pedal five

Каталожный номер:125814314

Комплект:

Примечание:

№ на схеме:53

Наименование:Bolt M12X25 (Dacro)

Каталожный номер:805004764

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:54

Наименование:Bolt M16X40 (Dacro)

Каталожный номер:805047719

Комплект:GB/T16674.1-2004

Примечание:
