Крепление генератора

Крепление генератора

← Двигатель Крепление масляного насоса →

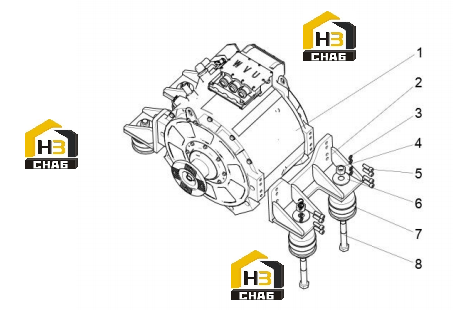

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Main drive motor
Каталожный номер:803597316
Комплект:
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Main drive motor bracket
Каталожный номер:125813341
Комплект:
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer 12
Каталожный номер:805302469
Комплект:
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Nut M24
Каталожный номер:805200300
Комплект:GB/T6170-2000
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Screw M12X35
Каталожный номер:805104464
Комплект:GB/T70.1-2008
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer 24
Каталожный номер:805300052
Комплект:GB/T96.1-2002
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:ZLDZ_14_1250 engine support
Каталожный номер:800163928
Комплект:
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt M24X150
Каталожный номер:805000199
Комплект:GB/T5782-2000
Примечание:
