Комплектующие стрелы

Комплектующие стрелы

← Стрела Крепление пластины стрелы →

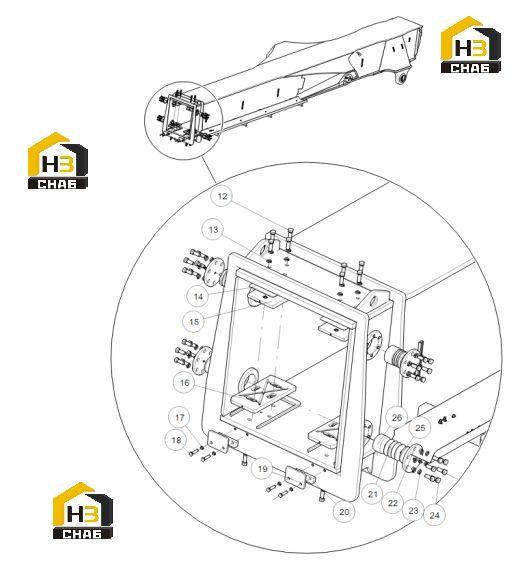

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:12
Наименование:Bolt M16X50 (Dacro)
Каталожный номер:805006290
Комплект:GB/T5783-2000
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer 16 (Dacro)
Каталожный номер:805338263
Комплект:GB/T93-1987
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Adjustment pad
Каталожный номер:125811747
Комплект:
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Upper slider assembly
Каталожный номер:125811725
Комплект:
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Sliding block assembly
Каталожный номер:125811715
Комплект:
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Washer 12 (Dacro)
Каталожный номер:805338261
Комплект:GB/T93-1987
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Bolt M12X50 (Dacro)
Каталожный номер:805046552
Комплект:GB/T5783-2000
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Baffle
Каталожный номер:125811718
Комплект:
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Baffle
Каталожный номер:125811746
Комплект:
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Adjustment pad
Каталожный номер:125811733
Комплект:
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Coupling plate
Каталожный номер:125811724
Комплект:
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Washer 16 (Dacro)
Каталожный номер:805338263
Комплект:GB/T93-1987
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Bolt M16X40 (Dacro)
Каталожный номер:805006332
Комплект:GB/T5783-2000
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Stopper
Каталожный номер:125811741
Комплект:
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:slider
Каталожный номер:125811752
Комплект:
Примечание:
